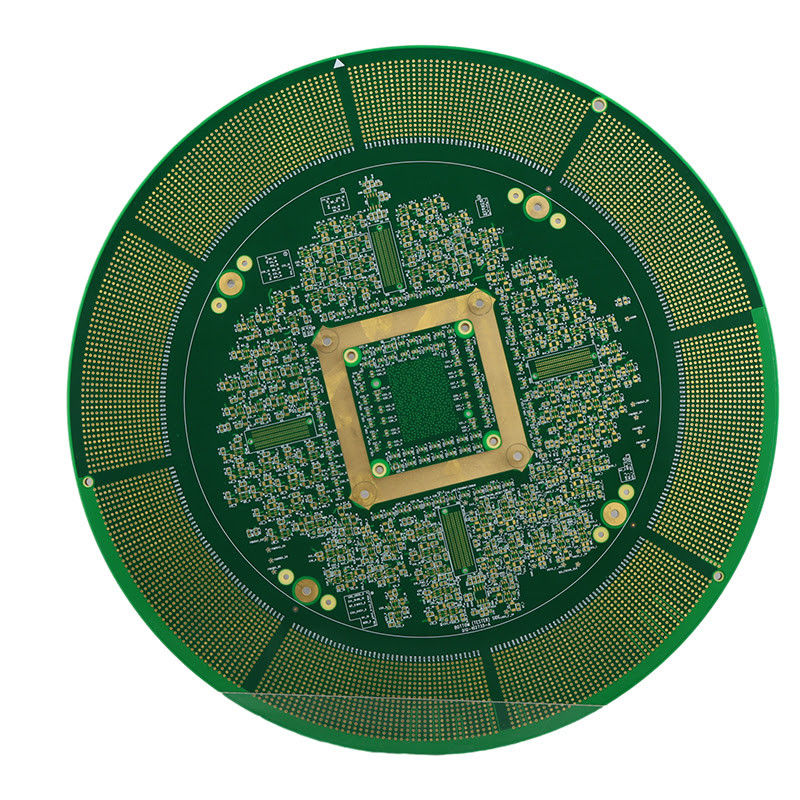

Υψηλής πυκνότητας διασύνδεση υψηλού στρώματος PCB 0.1mm Min Φύλαξη μάσκας συγκόλλησης

Περιγραφή του προϊόντος:

Χαρακτηριστικά:

• Ονομασία του προϊόντος:Υψηλής στρώσης PCB
• Αριθμός στρωμάτων:Υψηλό στρώμα
• Χρώμα μάσκας συγκόλλησης:Πράσινο, Μπλε, Μαύρο, Κόκκινο, Κίτρινο, Λευκό
• Ελέγχος αντίστασης:- Ναι, ναι.
• Ελάχιστο πλάτος γραμμής/διαχωρισμός:3 εκατοστά/3 εκατοστά
• Δάχος χαλκού1/3 Oz σε 2 Oz
• Βασικά χαρακτηριστικά:
  • Διασύνδεση PCB υψηλής πυκνότητας
  • Πίνακας κυκλώματος εκτύπωσης υψηλής στρώσης
  • Πίνακας PCB υψηλού στρώματος
  • HDI PCB

Τεχνικές παραμέτρους:

Εφαρμογές:

Το PCB υψηλού στρώματος, επίσης γνωστό ως High Layer Multilayer Board, είναι ένας τύπος πλακέτας εκτυπωμένου κυκλώματος (PCB) που έχει σχεδιαστεί για σύνθετα κυκλώματα με πολλαπλά στρώματα αγωγού υλικού.Αυτή η προηγμένη τεχνολογία PCB χρησιμοποιείται ευρέως σε διάφορες εφαρμογές, συμπεριλαμβανομένων των καταναλωτικών ηλεκτρονικών ειδών, ιατρικών συσκευών, βιομηχανικού εξοπλισμού, και πολλά άλλα.

Με ένα PCB υψηλού στρώματος, μπορείτε να επιτύχετε υψηλότερη πυκνότητα κυκλώματος, καλύτερη ακεραιότητα σήματος και βελτιωμένη θερμική διαχείριση για τις ηλεκτρονικές συσκευές σας.Αυτό το καθιστά ιδανική επιλογή για εφαρμογές υψηλών επιδόσεων που απαιτούν αποτελεσματική και αξιόπιστη λειτουργία.

• Χρονοδιάγραμμα:3-5 ημέρες
• Χρώμα:Λευκό, Μαύρο, Κίτρινο
• Αριθμός στρωμάτων:Υψηλό στρώμα
• Επιφάνεια:HASL, ENIG, OSP, ασήμι βύθισης, κασσίτερο βύθισης
• Δάχος πλάκας:0.2 mm έως 6.0 mm

Τα PCB υψηλού στρώματος είναι ιδιαίτερα χρήσιμα σε εφαρμογές που απαιτούν πολύπλοκα κυκλώματα με διασυνδέσεις υψηλής πυκνότητας.

• Καταναλωτικά Ηλεκτρονικά:Τα PCB υψηλού στρώματος χρησιμοποιούνται ευρέως στα καταναλωτικά ηλεκτρονικά όπως τα smartphones, οι φορητοί υπολογιστές και τα tablet, όπου ο χώρος είναι περιορισμένος και τα σύνθετα κυκλώματα πρέπει να συσκευαστούν σε ένα συμπαγές σχεδιασμό.
• Ιατρικές συσκευές:Σε ιατρικές συσκευές, τα PCB υψηλού στρώματος χρησιμοποιούνται για τη δημιουργία εξελιγμένων κυκλωμάτων που μπορούν να εκτελούν ακριβείς και ακριβείς λειτουργίες.και εξοπλισμός υπερήχων.
• Βιομηχανικός εξοπλισμός:Ο βιομηχανικός εξοπλισμός, όπως ρομπότ, συστήματα αυτοματισμού και πάνελ ελέγχου, απαιτεί πολύπλοκα κυκλώματα με υψηλής πυκνότητας διασυνδέσεις για αποτελεσματική και αξιόπιστη λειτουργία.Τα PCB υψηλού στρώματος είναι μια ιδανική επιλογή για τέτοιες εφαρμογές.

Τα PCB υψηλού στρώματος μπορούν να γίνουν πρωτότυπα για να δοκιμαστεί η λειτουργικότητα και η απόδοση του κυκλώματος πριν από την μαζική παραγωγή.Αυτό είναι ιδιαίτερα επωφελές σε εφαρμογές όπου ο σχεδιασμός κυκλώματος είναι περίπλοκος και απαιτεί πολλαπλές επαναλήψεις για βελτιστοποίησηΤο πρωτότυπο PCB υψηλού στρώματος επιτρέπει στους μηχανικούς να εντοπίζουν τυχόν ελαττώματα σχεδιασμού και να κάνουν τις απαραίτητες αλλαγές πριν από την κατασκευή του τελικού προϊόντος.Αυτό μειώνει τον κίνδυνο δαπανηρών σφαλμάτων και εξασφαλίζει ότι το τελικό προϊόν πληροί τις επιθυμητές προδιαγραφές.

Συνολικά, τα PCB υψηλού στρώματος προσφέρουν μια αξιόπιστη και αποτελεσματική λύση για σύνθετα κυκλώματα με διασυνδέσεις υψηλής πυκνότητας.και μια σειρά από επιφανειακές επιφάνειες για επιλογήΤα PCB υψηλού στρώματος είναι ένα ευπροσάρμοστο και δημοφιλές προϊόν για διάφορες βιομηχανίες.

Προσαρμογή:

Προσφέρουμε προσαρμόσιμες λύσεις για PCB υψηλού στρώματος, γνωστές και ως High Density Interconnect Board ή High Density Interconnect PCB, για να ανταποκριθούν στις συγκεκριμένες απαιτήσεις σας και να παρέχουν ανώτερη απόδοση.Οι υπηρεσίες μας έχουν σχεδιαστεί για να σας προσφέρουν την υψηλότερη ποιότητα και αξιοπιστία στον κλάδο.

• Ελάχιστο πλάτος γραμμής/διαχωρισμός:3 εκατοστά/3 εκατοστά
• Συμμόρφωση Rohs:- Ναι, ναι.
• Χρονοδιάγραμμα:3-5 ημέρες
• Επιφάνεια:HASL, ENIG, OSP, ασήμι βύθισης, κασσίτερο βύθισης
• Υλικό:FR-4

Η εξειδικευμένη ομάδα εμπειρογνωμόνων μας χρησιμοποιεί την τελευταία τεχνολογία και τεχνικές για να διασφαλίσει ότι το High Layer PCB σας πληροί τις ακριβείς προδιαγραφές σας.Κατανοούμε τη σημασία της ακρίβειας και της ακρίβειας σε High Density Interconnect Boards, και δεσμευόμαστε να παρέχουμε τα καλύτερα αποτελέσματα για το έργο σας.

Με τις εξατομικεύσιμες υπηρεσίες μας, έχετε την ευελιξία να επιλέξετε τα υλικά, τα επιφανειακά φινίρισμα και το χρόνο προετοιμασίας που ταιριάζει καλύτερα στις ανάγκες σας.Οι αποδοτικές διαδικασίες μας και οι προηγμένοι εξοπλισμός μας επιτρέπουν να παραδώσουμε τα παραδοσιακά σας PCB υψηλού στρώματος εγκαίρως και με την υψηλότερη ποιότητα.

Επενδύστε στις εξατομικευμένες υπηρεσίες μας για PCB υψηλού στρώματος και βιώστε τη διαφορά στην απόδοση και την αξιοπιστία.

Συσκευή και αποστολή:

Τα PCB υψηλού στρώματος συσκευάζονται και αποστέλλονται προσεκτικά για να εξασφαλιστεί η ασφαλή παράδοση στους πελάτες.Η διαδικασία συσκευασίας μας ακολουθεί τα πρότυπα της βιομηχανίας και τις βέλτιστες πρακτικές για την προστασία των ευαίσθητων πλακών κυκλωμάτων κατά τη μεταφορά.

Κάθε PCB υψηλού στρώματος τυλίγεται πρώτα σε αντιστατικό αφρό για να αποφευχθεί η ηλεκτροστατική εκφόρτιση και η βλάβη των εξαρτημάτων.Στη συνέχεια τοποθετείται σε ένα ανθεκτικό χαρτόνι με επιπλέον επένδυση για απορρόφηση των κρούσεωνΤο κουτί είναι σφραγισμένο με υψηλής ποιότητας ταινία συσκευασίας για να διασφαλιστεί ότι το PCB παραμένει ασφαλές κατά τη διάρκεια της μεταφοράς.

Για διεθνείς αποστολές, χρησιμοποιούμε ειδικά φτιαγμένα ξύλινα κιβώτια για επιπλέον προστασία και σταθερότητα.διασφάλιση ότι τα PCB φτάνουν σε τέλεια κατάσταση.

Οι συνεργάτες αποστολής μας επιλέγονται προσεκτικά για την αξιοπιστία και την αποτελεσματικότητα τους στην παράδοση των πακέτων.συμπεριλαμβανομένης της ταχείας παράδοσης για επείγουσες παραγγελίες.

Μετά την αποστολή, οι πελάτες θα λάβουν έναν αριθμό παρακολούθησης για να παρακολουθούν την πρόοδο του πακέτου τους.

Δίνουμε μεγάλη προσοχή στην συσκευασία και την αποστολή των PCB υψηλού στρώματος για να διασφαλίσουμε ότι φτάνουν στους πελάτες μας σε άψογη κατάσταση.

Γενικά ερωτήματα:

• Ε: Ποιος είναι ο κύριος σκοπός του PCB υψηλού στρώματος;
• Α: Ο κύριος σκοπός του PCB υψηλού στρώματος είναι να παρέχει ένα πιο συμπαγές και αποτελεσματικό σχεδιασμό κυκλωμάτων για σύνθετες ηλεκτρονικές συσκευές.
• Ε: Ποια είναι κάποια πλεονεκτήματα της χρήσης PCB υψηλού στρώματος;
• Α: Μερικά πλεονεκτήματα της χρήσης PCB υψηλού στρώματος περιλαμβάνουν υψηλότερη πυκνότητα συστατικών, μειωμένο μέγεθος και βάρος της συσκευής και βελτιωμένη ακεραιότητα σήματος.
• Ε: Πόσα στρώματα έχει συνήθως το High Layer PCB;
• Α: Το PCB υψηλού στρώματος έχει συνήθως 6 ή περισσότερα στρώματα, αλλά μπορεί να φτάσει τα 50 ή περισσότερα στρώματα για εξαιρετικά περίπλοκα σχέδια.
• Ε: Ποια υλικά χρησιμοποιούνται στα PCB υψηλού στρώματος;
• Α: Το PCB υψηλού στρώματος είναι συνήθως κατασκευασμένο από υαλοπίνακα, χαλκό και διάφορους τύπους ρητίνων, όπως η επωξία ή το πολυαιμίδιο.
• Ε: Σε ποιους τύπους ηλεκτρονικών συσκευών χρησιμοποιούνται συνήθως τα PCB υψηλού στρώματος;
• Α: Το PCB υψηλού στρώματος χρησιμοποιείται συνήθως σε smartphones, υπολογιστές, ιατρικές συσκευές, αεροδιαστημικό εξοπλισμό και άλλες σύνθετες ηλεκτρονικές συσκευές.
