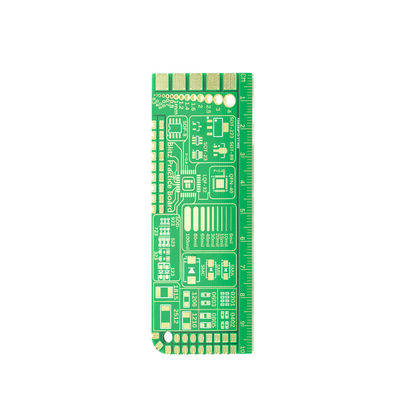

Πολυστρωτή επιφάνεια εκτυπωμένων κυκλωμάτων 0,2-6,0 mm Χαλκό 1/3 Oz έως 2 Oz

Περιγραφή του προϊόντος:

Το High Density Interconnect PCB μας έχει σχεδιαστεί για να ανταποκρίνεται στα υψηλότερα βιομηχανικά πρότυπα και είναι συμβατό με το Rohs, εξασφαλίζοντας ότι είναι ασφαλές για χρήση σε οποιαδήποτε εφαρμογή.Το PCB υψηλού στρώματος κατασκευάζεται με τα καλύτερα υλικά και τις τελευταίες τεχνικές κατασκευής, εξασφαλίζοντας την καλύτερη δυνατή απόδοση και αξιοπιστία.

Το PCB υψηλού στρώματος έχει σχεδιαστεί με ελάχιστο διαχωρισμό από την οθόνη μετάξι 0,15 mm, καθιστώντας εύκολο το διάβασμα και την αναγνώριση των διαφόρων συστατικών στοιχείων στην πλακέτα.Το ελάχιστο πλάτος γραμμής και η απόσταση μεταξύ των γραμμών 3mil/3mil εξασφαλίζουν ότι η σανίδα μπορεί να φιλοξενήσει ακόμη και τα πιο περίπλοκα και περίπλοκα σχέδια χωρίς καμία απώλεια ποιότητας ή απόδοσης.

Το High Layer PCB μας είναι η τέλεια λύση για το επόμενο έργο σας, είτε σχεδιάζετε ένα περίπλοκο ηλεκτρονικό σύστημα είτε ένα απλό κύκλωμα.Μπορείτε να έχετε το PCB σας στο χέρι και έτοιμο για χρήση σε χρόνο μηδέν.

Παραγγείλτε το High Layer Printed Wiring Board σήμερα και βιώστε τη διαφορά που μπορεί να κάνει το High Layer Circuit Board στο επόμενο σας project.

Χαρακτηριστικά:

• Ονομασία προϊόντος: Πίνακας PCB υψηλής στρώσης
• Χρώμα μεταξοκρέμασης: Λευκό, Μαύρο, Κίτρινο
• Ελάχιστο πλάτος γραμμής/διαστήματα: 3mm/3mm
• Δάχος χαλκού: 1/3 Oz έως 2 Oz
• Αριθμός στρωμάτων: Πίνακα πολυστρωμάτων υψηλού στρώματος
• Συμμόρφωση Rohs: Ναι

Τεχνικές παραμέτρους:

Εφαρμογές:

Το PCB υψηλού στρώματος πολυεπίπεδου χρησιμοποιείται συνήθως σε υπολογιστές υψηλής ταχύτητας, αεροδιαστημικές, ιατρικές συσκευές και στρατιωτικές εφαρμογές.Η επιφάνεια έχει σχεδιαστεί με προηγμένα υλικά και τεχνολογία για να εξασφαλίσει υψηλή αξιοπιστίαΗ κατασκευή της πλακέτας είναι τέτοια ώστε να μπορεί να φιλοξενήσει πολλαπλά στρώματα κυκλωμάτων, γεγονός που την καθιστά κατάλληλη για πολύπλοκες ηλεκτρονικές συσκευές.

Το High Layer Multilayer PCB έχει σχεδιαστεί για να ανταποκρίνεται στις απαιτήσεις των ηλεκτρονικών συσκευών υψηλών επιδόσεων.15 mm και ελάχιστη διαφάνεια μάσκας συγκόλλησης 0Το ελάχιστο μέγεθος της τρύπας είναι 0,2 mm και το ελάχιστο πλάτος/αποστάσιο γραμμής είναι 3mil/3mil.Αυτές οι προδιαγραφές είναι κρίσιμες για να διασφαλιστεί ότι η πλακέτα μπορεί να υποστηρίξει τα περίπλοκα κυκλώματα των σύγχρονων ηλεκτρονικών συσκευών.

Το PCB πολυεπίπεδου υψηλού στρώματος χρησιμοποιείται συνήθως σε εφαρμογές που απαιτούν μεταφορά δεδομένων υψηλής ταχύτητας, όπως σε διακομιστές δεδομένων, δρομολογητές και άλλες συσκευές δικτύωσης.Χρησιμοποιείται επίσης σε ιατρικά προϊόντα που απαιτούν υψηλή ακρίβεια και ακρίβειαΕπιπλέον, το High Layer Multilayer PCB χρησιμοποιείται σε στρατιωτικές εφαρμογές, όπως ραντάρ και συστήματα επικοινωνίας.

Το High Layer Multilayer PCB είναι σχεδιασμένο με προηγμένα υλικά όπως το FR-4, το οποίο παρέχει εξαιρετικές ιδιότητες μόνωσης για την πρόληψη ηλεκτρικών παρεμβολών.Το διοικητικό συμβούλιο είναι επίσης σχεδιασμένο με υψηλό επίπεδο ακρίβειας και ακρίβειας για να διασφαλιστεί ότι τα κυκλώματα είναι βελτιστοποιημένα για υψηλή απόδοσηΗ επιφάνεια είναι επίσης σχεδιασμένη να αντέχει υψηλές θερμοκρασίες και άλλους περιβαλλοντικούς παράγοντες, γεγονός που την καθιστά κατάλληλη για χρήση σε ακραίες συνθήκες.

Συνολικά, το High Layer Multilayer PCB είναι ένα κρίσιμο συστατικό στις σύγχρονες ηλεκτρονικές συσκευές που απαιτούν υψηλή απόδοση, ακρίβεια και αξιοπιστία.η ζήτηση για αυτόν τον τύπο PCB θα συνεχίσει να αυξάνεται, και θα παραμείνει ένα ουσιαστικό στοιχείο στην ανάπτυξη σύνθετων ηλεκτρονικών συσκευών.

Προσαρμογή:

• Χρώμα μεταξοκρέμασης: Λευκό, Μαύρο, Κίτρινο
• Δάχος πλάκας: 0,2 mm έως 6,0 mm
• Υλικό: FR-4
• Δάχος χαλκού: 1/3 Oz έως 2 Oz
• Χρώμα μάσκας συγκόλλησης: Πράσινο, Μπλε, Μαύρο, Κόκκινο, Κίτρινο, Λευκό

Οι υπηρεσίες μας καλύπτουν τις ανάγκες προσαρμογής της High Density Interconnect Board και των Multi Layer PCBs για να σας παρέχουν τα καλύτερα ποιοτικά προϊόντα.

Υποστήριξη και υπηρεσίες:

Η τεχνική υποστήριξη και οι υπηρεσίες μας για τα προϊόντα PCB υψηλού στρώματος περιλαμβάνουν:

• Αναθεώρηση και βελτιστοποίηση σχεδιασμού
• Ανάπτυξη και δοκιμή πρωτοτύπων
• Διαβούλευση και καθοδήγηση της παραγωγής
• Έλεγχος ποιότητας και επιθεώρηση
• Υπηρεσίες επισκευής
• Τεχνική τεκμηρίωση και κατάρτιση

Έχουμε μια ομάδα έμπειρων μηχανικών και τεχνικών που είναι αφοσιωμένοι στην παροχή κορυφαίας τεχνολογικής υποστήριξης και υπηρεσιών στους πελάτες μας.Είτε χρειάζεστε βοήθεια με το σχεδιασμό ενός πολύπλοκου PCB ή την αντιμετώπιση προβλημάτων παραγωγής, είμαστε εδώ για να σας βοηθήσουμε σε κάθε βήμα της διαδρομής.

Συσκευή και αποστολή:

Συσκευασία του προϊόντος:

• Το προϊόν PCB υψηλού στρώματος θα συσκευαστεί σε ένα ανθεκτικό χαρτόνι για να εξασφαλιστεί η ασφαλή μεταφορά.
• Το PCB θα τοποθετηθεί σε μια αντιστατική σακούλα για να αποφευχθεί οποιαδήποτε βλάβη από στατικό ηλεκτρισμό.
• Το πακέτο θα σφραγίζεται με ανθεκτική ταινία για να διατηρηθεί ασφαλές κατά τη μεταφορά.

Μεταφορά προϊόντων:

• Μόλις επιβεβαιωθεί η παραγγελία, το προϊόν High Layer PCB θα αποσταλεί εντός 2-3 εργάσιμων ημερών.
• Το προϊόν θα αποσταλεί μέσω αξιόπιστης υπηρεσίας ταχυμεταφορών για να εξασφαλιστεί η έγκαιρη παράδοση.
• Ο πελάτης θα λάβει έναν αριθμό παρακολούθησης για να παρακολουθεί την κατάσταση της αποστολής.

Γενικά ερωτήματα:

Α: Το προϊόν PCB υψηλού στρώματος μπορεί να έχει έως και 30 στρώματα.

Α: Το τυποποιημένο πάχος χαλκού για το προϊόν High Layer PCB είναι 1 ουγκιά.

Α: Το ελάχιστο πλάτος ίχνη και η απόσταση μεταξύ τους για το προϊόν PCB υψηλού στρώματος είναι 3mil.

Α: Το μέγιστο μέγεθος της πλακέτας που είναι διαθέσιμο για το προϊόν PCB υψηλού στρώματος είναι 20 ίντσες επί 20 ίντσες.

Α: Ο χρόνος προετοιμασίας για το προϊόν PCB υψηλού στρώματος είναι συνήθως 5-7 εργάσιμες ημέρες.
