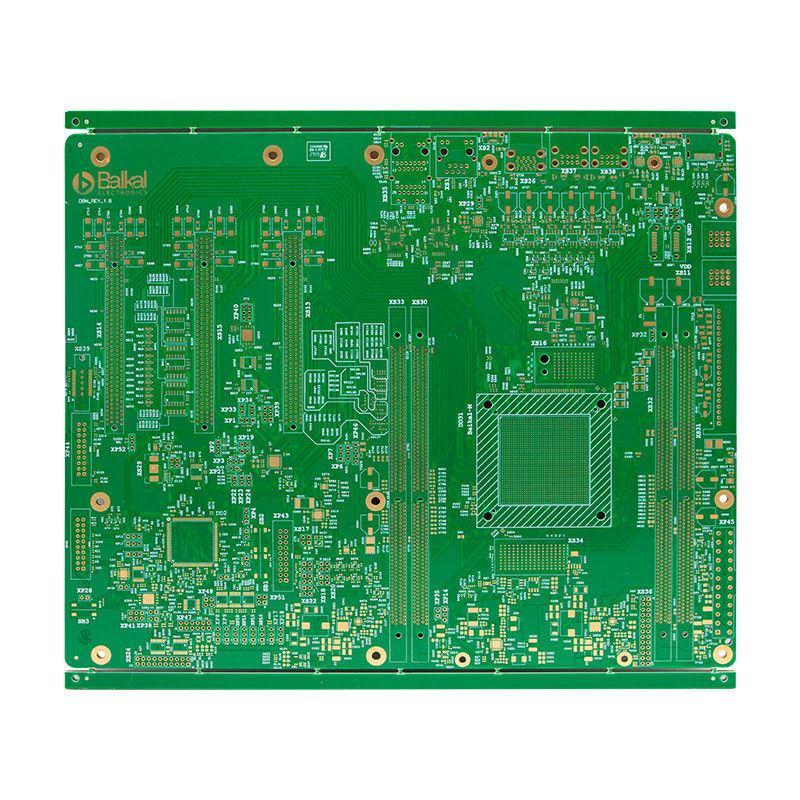

FR 4 Hdi πολυεπίπεδο PCB με επιφάνεια ασημένιας ολοκλήρωσης κατά βύθιση

Περιγραφή του προϊόντος:

Το PCB υψηλού στρώματος είναι ένα board υψηλής πυκνότητας σχεδιασμένο για εφαρμογές υψηλής απόδοσης.Αυτή η σανίδα μπορεί να χειριστεί πολύπλοκα και απαιτητικά σχέδια., καθιστώντας το κορυφαία επιλογή για βιομηχανίες όπως αεροδιαστημική, τηλεπικοινωνίες και ιατρικό εξοπλισμό.

Το PCB υψηλού στρώματος είναι ένα πολυεπίπεδο που αποτελείται από πολλαπλά στρώματα ίχνη χαλκού, επικαλυμμένα μαζί με μονωτικά στρώματα.που καθιστά δυνατή την τοποθέτηση περισσότερων εξαρτημάτων και συνδέσεων σε μία μόνο σανίδαΑυτό έχει ως αποτέλεσμα μια μικρότερη και πιο συμπαγή πλακέτα, διατηρώντας παράλληλα υψηλές δυνατότητες απόδοσης.

Το PCB υψηλού στρώματος είναι διαθέσιμο με διάφορες επιλογές τελικής επιφάνειας για να ανταποκρίνεται σε διαφορετικές απαιτήσεις εφαρμογής.

• HASL (επεξεργασία θερμού αέρα με συγκόλληση)
• ENIG (χρυσός βύθισης νικελίου χωρίς ηλεκτρισμό)
• OSP (οργανικό συντηρητικό συγκόλλησης)
• Ασημένιο βύθισης
• Κύλινδρο βύθισης

Κάθε επιλογή τελικής επιφάνειας προσφέρει τα δικά της οφέλη, όπως βελτιωμένη συγκόλληση, αντοχή στη διάβρωση και οικονομική απόδοση.

Το PCB υψηλού στρώματος προσφέρει επίσης μια ποικιλία επιλογών χρώματος για την επισήμανση και ταυτοποίηση.

• Λευκό
• Μαύρο
• Κίτρινο

Τα χρώματα αυτά είναι εξαιρετικά ορατά και ανθεκτικά, εξασφαλίζοντας σαφή και ευανάγνωστη επισήμανση στον πίνακα.

Το High Layer PCB είναι διαθέσιμο σε μια σειρά από πάχους πλακών, από 0,2 mm έως 6,0 mm. Αυτό επιτρέπει ευελιξία στον σχεδιασμό και την ικανότητα να ανταποκρίνεται σε ειδικές απαιτήσεις για διαφορετικές εφαρμογές.

Με το PCB υψηλού στρώματος, είναι δυνατός ο έλεγχος της αντίστασης, εξασφαλίζοντας την ακρίβεια και τη σταθερότητα της μετάδοσης σήματος.όπου ακόμη και μικρές διαφορές στην αντίσταση μπορούν να προκαλέσουν στρέβλωση του σήματος.

Το PCB υψηλού στρώματος συμμορφώνεται με τους κανονισμούς RoHS (περιορισμός των επικίνδυνων ουσιών), διασφαλίζοντας ότι δεν περιέχει επικίνδυνα υλικά όπως μόλυβδο, υδράργυρο και κάδμιο.Αυτό το καθιστά φιλικό προς το περιβάλλον και ασφαλές για χρήση σε διάφορες βιομηχανίες.

• Ο υψηλός αριθμός στρωμάτων επιτρέπει πιο περίπλοκα και συμπαγή σχέδια
• Διασύνδεση υψηλής πυκνότητας για βελτιωμένες επιδόσεις
• Ευρύ φάσμα επιφανειακών τελειών και επιλογών χρωμάτων μεταξοκίστρου
• Ευέλικτες επιλογές πάχους πλάκας
• Έλεγχος αντιστάθμισης για ακριβή μετάδοση σήματος
• Συμμόρφωση RoHS για την περιβαλλοντική ασφάλεια

Το High Layer PCB είναι η ιδανική επιλογή για εφαρμογές υψηλής απόδοσης που απαιτούν ένα συμπαγές και αξιόπιστο πλακέτο.και συμμόρφωση με τους κανονισμούς του κλάδουΕπιλέξτε το High Layer PCB για το επόμενο σας έργο και βιώστε τη διαφορά που μπορεί να κάνει.

Χαρακτηριστικά:

1. Ονομασία προϊόντος: PCB υψηλής στρώσης
2. Αριθμός στρωμάτων: Υψηλό στρώμα
3. Δάχος χαλκού: 1/3 Oz έως 2 Oz
4. Ελάχιστο διαχωρισμό από τη μάσκα συγκόλλησης: 0,1 mm
5. Ελάχιστο διαχωρισμό από την οθόνη μετάξι: 0,15 mm.
6. Συμμόρφωση Rohs: Ναι

Τεχνικές παραμέτρους:

Εφαρμογές:

Το PCB υψηλού στρώματος, επίσης γνωστό ως High Layer Printed Wiring Board ή High Layer Printed Circuit Board, είναι ένα state-of-the-art προϊόν που μεταμορφώνει τον κόσμο των ηλεκτρονικών συσκευών.Με τα προηγμένα χαρακτηριστικά και την ανώτερη απόδοση, είναι η επιλογή των μηχανικών, σχεδιαστών και κατασκευαστών σε διάφορες βιομηχανίες.

• Δάχος πλάκας:Τα PCB υψηλού στρώματος είναι σε εύρος πάχους από 0,2 mm έως 6,0 mm, καθιστώντας τα κατάλληλα για ένα ευρύ φάσμα εφαρμογών.Το πάχος της σανίδας είναι κρίσιμο, καθώς καθορίζει την ακαμψία και τη σταθερότητα της σανίδας κυκλώματος.
• Μίν. Μέγεθος τρύπας:Με ελάχιστο μέγεθος τρύπας 0,2 mm, τα PCB High Layer προσφέρουν ακριβή και ακριβή γεώτρηση, εξασφαλίζοντας την τέλεια προσαρμογή για τα εξαρτήματα.το οποίο το καθιστά ιδανικό για πολύπλοκα σχέδια.
• Ελάχιστη διαφάνεια για μεταξοπλέκτες:Τα PCB υψηλού στρώματος μας διαθέτουν ελάχιστη διαφάνεια ελεφαντοειδούς 0,15 mm, εξασφαλίζοντας ευανάγνωστη και ακριβή εκτύπωση στην επιφάνεια.Αυτό καθιστά ευκολότερο για τους μηχανικούς και τους τεχνικούς να εντοπίσουν και να εργαστούν με τα διάφορα στοιχεία στην επιφάνεια.
• Χρώμα:Προσφέρουμε μια ποικιλία από χρώματα μεταξοειδών για τα PCB υψηλού στρώματος, συμπεριλαμβανομένου του λευκού, του μαύρου και του κίτρινου.καθιστώντας ευκολότερη την ανάγνωση και την κατανόηση της διάταξης της περιοχής.
• Δάχος χαλκούΤα High Layer PCBs μας έρχονται με επιλογές πάχους χαλκού που κυμαίνονται από 1/3 oz έως 2 oz. Αυτό καθορίζει την ποσότητα ρεύματος που μπορεί να χειριστεί η πλακέτα και το επίπεδο ακεραιότητας του σήματος που μπορεί να διατηρήσει,που το καθιστά κατάλληλο για ένα ευρύ φάσμα ηλεκτρονικών εφαρμογών.

Χάρη στα προηγμένα χαρακτηριστικά και τις ανώτερες επιδόσεις του, το PCB υψηλού στρώματος έχει ένα ευρύ φάσμα εφαρμογών και μπορεί να χρησιμοποιηθεί σε διάφορα σενάρια.

1. Καταναλωτικά Ηλεκτρονικά:Τα PCB υψηλού στρώματος χρησιμοποιούνται ευρέως σε καταναλωτικά ηλεκτρονικά όπως smartphones, φορητοί υπολογιστές, tablets και κονσόλες παιχνιδιών.και τις ανώτερες επιδόσεις τους κάνουν ιδανικούς για αυτές τις συσκευές.
2. Βιομηχανία αυτοκινήτων:Με την αυξανόμενη χρήση ηλεκτρονικών συστημάτων στα οχήματα, τα PCB υψηλού στρώματος γίνονται απαραίτητα στη βιομηχανία αυτοκινήτων.τα πλαίσια αυτά χρησιμοποιούνται σε διάφορα στοιχεία ενός οχήματος.
3. Βιομηχανικός εξοπλισμός:Οι βιομηχανικοί εξοπλισμοί όπως οι πίνακες ελέγχου, οι πηγές τροφοδοσίας και οι αισθητήρες απαιτούν αξιόπιστα και ανθεκτικά πλαίσια κυκλωμάτων.καθιστώντας τους δημοφιλή επιλογή στον βιομηχανικό τομέα.
4. Ιατρικές συσκευές:Η ιατρική βιομηχανία απαιτεί υψηλής ποιότητας και ακριβούς ηλεκτρονικών συσκευών, και τα PCB υψηλού στρώματος είναι ιδανικά για αυτή την απαίτηση.Μηχανές υπερήχων, και συστήματα παρακολούθησης των ασθενών.
5. Αεροδιαστημική και Άμυνα:Τα PCB υψηλού στρώματος χρησιμοποιούνται επίσης ευρέως στις αεροδιαστημικές και αμυντικές βιομηχανίες.Τα αυστηρά πρότυπα ποιότητας και οι απαιτήσεις υψηλών επιδόσεων τους καθιστούν την προτιμώμενη επιλογή για τα ηλεκτρονικά συστήματα στα αεροσκάφη, δορυφόρους και στρατιωτικό εξοπλισμό.

Συμπερασματικά, το High Layer PCB είναι ένα προϊόν που αλλάζει το παιχνίδι, που φέρνει επανάσταση στον κόσμο της τεχνολογίας των κυκλωτικών πλακών.είναι η επιλογή για ένα ευρύ φάσμα βιομηχανιών και εφαρμογώνΟι δυνατότητες προσαρμογής του, όπως το πάχος της σανίδας, το μέγεθος της τρύπας, το χρώμα της μεταξοειδούς οθόνης και το πάχος του χαλκού, το καθιστούν κατάλληλο για διάφορες απαιτήσεις σχεδιασμού και απόδοσης.Καθώς η τεχνολογία συνεχίζει να εξελίσσεται, τα PCB υψηλού στρώματος θα συνεχίσουν να διαδραματίζουν κρίσιμο ρόλο στην τροφοδοσία των ηλεκτρονικών συσκευών που οδηγούν τον κόσμο μας.

Προσαρμογή:

Αυτό το εξατομικεύσιμο High Layer PCB (High Density Interconnect Board) προσφέρει μια λύση διασύνδεσης υψηλής πυκνότητας για τα περίπλοκα ηλεκτρονικά σας σχέδια.Αυτό το PCB μπορεί να χειριστεί υψηλά ρεύματα και να παρέχει εξαιρετική θερμική διάχυση.Το ελάχιστο πλάτος γραμμής του και η διαφορά του 3mil/3mil επιτρέπουν ακριβή και περίπλοκα κυκλώματα και ως προϊόν που συμμορφώνεται με το Rohs, μπορείτε να είστε σίγουροι για την φιλικότητα του προς το περιβάλλον.

• Δάχος χαλκού: 1/3 oz έως 2 oz
• Πίνακας διασύνδεσης υψηλής πυκνότητας
• Ελάχιστο πλάτος γραμμής/διαστήματα: 3mm/3mm
• Συμμόρφωση Rohs
• Επιφανειακό φινίρισμα: HASL, ENIG, OSP, ασήμι βύθισης, κασσίτερο βύθισης
• Ελάχιστο διαχωρισμό από την οθόνη μετάξι: 0,15 mm.

Με την υπηρεσία προσαρμογής PCB υψηλού στρώματος, έχετε τη δυνατότητα να επιλέξετε από διάφορα φινίρισμα επιφάνειας, συμπεριλαμβανομένων των HASL, ENIG, OSP, Immersion Silver και Immersion Tin.Αυτό σας επιτρέπει να επιλέξετε το καλύτερο φινίρισμα για την συγκεκριμένη εφαρμογή και τις απαιτήσεις σαςΕπιπλέον, το ελάχιστο διαχωρισμό από την οθόνη μετάξι 0,15 mm εξασφαλίζει σαφή και ακριβή σήμανση στο PCB σας.

Το High Density Interconnect Board μας είναι ιδανικό για υψηλού επιπέδου πολυεπίπεδα PCB, παρέχοντας την απαραίτητη πυκνότητα και συνδεσιμότητα για τα περίπλοκα κυκλώματα σας.Εμπιστευτείτε μας να παραδώσουμε ένα υψηλής ποιότητας και αξιόπιστο PCB υψηλού στρώματος που πληροί τις ακριβείς προδιαγραφές και τις απαιτήσεις σας.

Συσκευή και αποστολή:

Τα PCB υψηλού στρώματος συσκευάζονται προσεκτικά και αποστέλλονται για να εξασφαλιστεί η ασφαλή παράδοση στους πελάτες μας.

• Κάθε PCB υψηλού στρώματος τυλίγεται ξεχωριστά σε αντιστατικές σακούλες για προστασία από ηλεκτροστατικές εκκένωσεις.
• Τα συσκευασμένα PCB τοποθετούνται στη συνέχεια σε ανθεκτικά κιβώτια από χαρτόνι με στρώμα αφρού απορροφητικού για την πρόληψη τυχόν ζημιών κατά τη μεταφορά.
• Επιπλέον, χρησιμοποιούμε υλικά συσκευασίας ανθεκτικά στην υγρασία για την προστασία των PCB από τυχόν περιβαλλοντικούς παράγοντες κατά τη μεταφορά.
• Για μεγαλύτερες παραγγελίες, χρησιμοποιούμε παλέτες για να στοιβάζουμε και να μεταφέρουμε με ασφάλεια τα PCB.

Προσφέρουμε διάφορες επιλογές αποστολής για να καλύψουμε τις ανάγκες σας:

• Κανονική αποστολή: Η προεπιλεγμένη μέθοδος αποστολής είναι μέσω αεροπορικού ή θαλάσσιου φορτίου, ανάλογα με τον προορισμό.
• Εξπρές αποστολή: Για επείγουσες παραγγελίες, προσφέρουμε υπηρεσίες ταχείας αποστολής.
• Διεθνής αποστολή: Αποστέλλουμε τα PCB υψηλού στρώματος σε όλο τον κόσμο για να φιλοξενήσουμε τους παγκόσμιους πελάτες μας.

Μόλις αποσταλεί η παραγγελία σας, θα σας δώσουμε έναν αριθμό παρακολούθησης ώστε να μπορείτε να παρακολουθείτε την πρόοδο της παράδοσής σας.Η ομάδα μας συνεργάζεται στενά με τους συνεργάτες μας για να εξασφαλίσει την έγκαιρη και αποτελεσματική παράδοση της παραγγελίας σας..

Στο High Layer PCB, προσέχουμε πολύ στην συσκευασία και την αποστολή των προϊόντων μας για να διασφαλίσουμε ότι φτάνουν σε τέλεια κατάσταση.

Γενικά ερωτήματα:

• Ε: Τι είναι το PCB;
• Α: Το PCB σημαίνει Printed Circuit Board. Είναι μια ηλεκτρονική πλακέτα που συνδέει ηλεκτρικά εξαρτήματα χρησιμοποιώντας αγωγικές γραμμές.
• Ε: Τι είναι το PCB υψηλού στρώματος;
• Α: Το PCB υψηλού στρώματος είναι ένας τύπος PCB που έχει πολλαπλά στρώματα αγωγικών γραμμών, συνήθως περισσότερα από τέσσερα στρώματα.
• Ε: Ποια είναι τα πλεονεκτήματα του PCB υψηλού στρώματος;
• Α: Τα PCB υψηλού στρώματος προσφέρουν αυξημένη πυκνότητα κυκλώματος, καλύτερη ακεραιότητα σήματος και μειωμένη ηλεκτρομαγνητική παρεμβολή.
• Ε: Ποιες είναι οι εφαρμογές των PCB υψηλού στρώματος;
• Α: Τα PCB υψηλού στρώματος χρησιμοποιούνται συνήθως σε προηγμένες ηλεκτρονικές συσκευές όπως υπολογιστές, έξυπνα τηλέφωνα και ιατρικό εξοπλισμό.
• Ε: Πώς κατασκευάζεται το PCB υψηλού στρώματος;
• Α: Τα PCB υψηλού στρώματος κατασκευάζονται χρησιμοποιώντας συνδυασμό διαδικασιών χαρακτικής, τρυπήματος και επικάλυψης.Για την παραγωγή PCB υψηλού στρώματος απαιτείται εξειδικευμένος εξοπλισμός και εξειδικευμένοι τεχνικοί.
