Υψηλής στρώσης PCB
Created with Pixso.

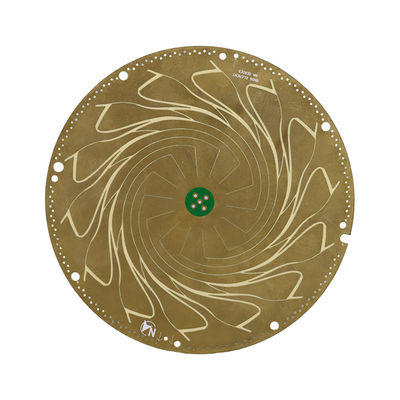

FR 4 Υλικό PCB υψηλής στρώσης με πάχος χαλκού 1/3 Oz 2 Oz

FR 4 Υλικό PCB υψηλής στρώσης με πάχος χαλκού 1/3 Oz 2 Oz

Ονομασία μάρκας: Ben Qiang
Αριθμός μοντέλου: FR-4/Rogers
MOQ: 1PCS
τιμή: custom made
Όροι πληρωμής: Τραπεζική μεταφορά/Alipay/PayPal
Ικανότητα εφοδιασμού: 200,000 τετραγωνικά μέτρα/έτος
Λεπτομέρειες
Τόπος καταγωγής:
Σενζέν, Κίνα
Πιστοποίηση:
ISO/TS16949/RoHS/TS16949
Τελεία επιφάνειας:
HASL, ENIG, OSP, ασήμι βύθισης, κασσίτερος βύθισης
Ελάχιστη διαφάνεια μάσκας συγκόλλησης:
0.1 mm
πάχος χαλκού:
1/3 Oz σε 2 Oz
Χρονοδιάγραμμα:
3-5 ημέρες
Μίν. Μέγεθος τρύπας:
0.2mm
πάχος πλάκας:
0.2 mm έως 6.0 mm
Υλικό:
FR-4
Αριθμός στρωμάτων:
Υψηλό στρώμα
Συσκευασία λεπτομέρειες:
Συσκευή υπό κενό με αέρα
Δυνατότητα προσφοράς:
200,000 τετραγωνικά μέτρα/έτος
Επισημαίνω:

Υψηλό στρώμα PCB 1/3 Oz

,

Υψηλό στρώμα PCB 2 Oz

,

FR 4 Υλικό PCB υψηλής στρώσης

Περιγραφή του προϊόντος

Υψηλό στρώμα PCB με πάχος χαλκού 1/3 Oz έως 2 Oz και πάχος πλάκας 0.2mm έως 6.0mm

Περιγραφή του προϊόντος:

Σύνοψη προϊόντων PCB υψηλού στρώματος

Η υψηλής στρώσης επιφάνεια κυκλωμάτων, επίσης γνωστή ως επιφάνεια κυκλωμάτων υψηλής στρώσης, είναι ένας τύπος επιφάνειας κυκλωμάτων (PCB) που περιέχει περισσότερα από 4 στρώματα.Χρησιμοποιείται ευρέως σε διάφορες ηλεκτρονικές συσκευές όπως υπολογιστές, smartphones και ιατρικό εξοπλισμό λόγω του συμπαγούς μεγέθους και της υψηλής λειτουργικότητάς του.

Η εταιρεία μας ειδικεύεται στην κατασκευή και την παραγωγή υψηλού στρώματος εκτυπωμένων κυκλωτικών πλακών, παρέχοντας υψηλής ποιότητας και αξιόπιστες υπηρεσίες κατασκευής PCB υψηλού στρώματος.Η υπηρεσία πρωτότυπου PCB υψηλού στρώματος μας εξασφαλίζει γρήγορο χρόνο ανταλλαγής, επιτρέποντας στους πελάτες να δοκιμάσουν και να επικυρώσουν τα σχέδιά τους πριν από τη μαζική παραγωγή.

Ένα από τα βασικά χαρακτηριστικά του υψηλού στρώματος PCB μας είναι ο έλεγχος της αντίστασης, ο οποίος εξασφαλίζει τη συνέπεια και την ακρίβεια του ηλεκτρικού σήματος σε όλο το κύκλωμα.Αυτό είναι κρίσιμο σε εφαρμογές υψηλής ταχύτητας και υψηλής συχνότητας, καθώς κάθε απόκλιση στην αντίσταση μπορεί να οδηγήσει σε στρέβλωση του σήματος και να επηρεάσει τις επιδόσεις της συσκευής.

Τα PCB υψηλών στρωμάτων μας έχουν διαφορετικό αριθμό στρωμάτων, από 4 έως 16 στρώματα, ανάλογα με την πολυπλοκότητα του σχεδιασμού του κυκλώματος.Αυτό επιτρέπει μεγαλύτερη ευελιξία στον σχεδιασμό και την ενσωμάτωση διαφόρων εξαρτημάτων και λειτουργιών σε ένα ενιαίο PCB.

Προσφέρουμε διάφορα επιφανειακά φινίρισμα για τα PCB υψηλού στρώματος, συμπεριλαμβανομένων των HASL, ENIG, OSP, ασήμι βύθισης και κασσίτερου βύθισης.παροχή οικονομικά αποδοτικής και αξιόπιστης λύσηςΤο ENIG (Electroless Nickel Immersion Gold) είναι ιδανικό για σχέδια υψηλής πυκνότητας και προσφέρει εξαιρετική αντοχή στη διάβρωση.Το OSP (Organic Soldability Preservative) είναι μια οικονομικά αποδοτική και φιλική προς το περιβάλλον επιλογήΤο ασημένιο και ο κασσίτερος βύθισης είναι κατάλληλοι για εφαρμογές υψηλής συχνότητας και παρέχουν επίπεδη επιφάνεια για καλύτερη συγκόλληση.

Τα PCB υψηλού στρώματος μπορούν να κατασκευαστούν με πάχος πλάκας που κυμαίνεται από 0,2 mm έως 6,0 mm, παρέχοντας επιλογές για διαφορετικές απαιτήσεις σχεδιασμού.Το πάχος του χαλκού μπορεί επίσης να προσαρμοστεί από 1/3 oz έως 2 oz, επιτρέποντας καλύτερη διάχυση της θερμότητας και βελτιωμένη ηλεκτρική απόδοση.

Συμπερασματικά, τα υψηλού επιπέδου PCB προσφέρουν εξαιρετική λειτουργικότητα, αξιοπιστία και ευελιξία για διάφορες ηλεκτρονικές συσκευές.Δεσμευόμαστε να παρέχουμε λύσεις υψηλής ποιότητας και οικονομικά αποδοτικές για την κάλυψη των αναγκών των πελατών μας.



Χαρακτηριστικά:

  • Ονομασία προϊόντος: PCB υψηλής στρώσης
  • Ελέγχος αντίστασης: Ναι
  • Υλικό: FR-4
  • Αριθμός στρωμάτων: Υψηλό στρώμα
  • Ελάχιστο πλάτος γραμμής/διαστήματα: 3mm/3mm
  • Χρώμα μεταξοκρέμασης: Λευκό, Μαύρο, Κίτρινο
  • Βασικά χαρακτηριστικά:
    • Υψηλής στρώσης εκτυπωμένες πλάκες
    • PCB υψηλής στρώσης
    • Πίνακες κυκλωμάτων PCB υψηλού επιπέδου
    • Προηγμένη τεχνολογία ελέγχου παρεμπόδισης
    • Χρησιμοποιεί υλικό FR-4 για υψηλή αντοχή και αξιοπιστία
    • Υψηλός αριθμός στρωμάτων για σύνθετα και προηγμένα σχέδια
    • Ελάχιστο πλάτος γραμμής και απόσταση 3 mil για ακριβή και ακριβή διάταξη PCB
    • Πολλαπλές επιλογές χρώματος για προσαρμογή και οπτική ελκυστικότητα


Τεχνικές παραμέτρους:

Τεχνική παράμετρος Προδιαγραφές
Συμμόρφωση Rohs - Ναι, ναι.
Ελάχιστη διαφάνεια μάσκας συγκόλλησης 0.1 mm
Χρώμα μεταξοκίστρου Λευκό, Μαύρο, Κίτρινο
Τελεία επιφάνειας HASL, ENIG, OSP, ασήμι βύθισης, κασσίτερο βύθισης
Χρονοδιάγραμμα 3-5 ημέρες
Δάχος χαλκού 1/3 Oz σε 2 Oz
Χρώμα μάσκας συγκόλλησης Πράσινο, Μπλε, Μαύρο, Κόκκινο, Κίτρινο, Λευκό
Αριθμός στρωμάτων Υψηλό στρώμα
Έλεγχος αντίστασης - Ναι, ναι.
Μοντέλο 0.2 mm έως 6.0 mm
PCB υψηλού επιπέδου Σχεδιασμένο και κατασκευασμένο
Υψηλής στρώσης εκτυπωμένες πλάκες Σχεδιασμένο και κατασκευασμένο
Σχεδιασμός PCB υψηλού επιπέδου Προσαρμόσιμη
Κατασκευαστής PCB υψηλού επιπέδου Εργατικές τιμές


Εφαρμογές:

Υψηλού στρώματος PCB: Μια λύση υψηλού επιπέδου για προηγμένες ηλεκτρονικές εφαρμογές

Στον σημερινό γρήγορο ρυθμό της τεχνολογίας, υπάρχει συνεχής ζήτηση για μικρότερες, ταχύτερες και πιο αποδοτικές ηλεκτρονικές συσκευές.Η ζήτηση αυτή οδήγησε στην ανάπτυξη πλακών κυκλωμάτων με υψηλό στρώμα (PCB)Τα PCB υψηλού στρώματος χρησιμοποιούνται σε ένα ευρύ φάσμα εφαρμογών, από τα καταναλωτικά ηλεκτρονικά προϊόντα έως τα βιομηχανικά μηχανήματα,και είναι απαραίτητα για τη λειτουργία της σύγχρονης τεχνολογίας.

Επισκόπηση του προϊόντος

Το PCB υψηλού στρώματος, επίσης γνωστό ως πλακέτο κυκλώματος υψηλού στρώματος ή PCB υψηλού επιπέδου, είναι ένας τύπος PCB με περισσότερα από δύο στρώματα ιχνηλάτησης αγωγού χαλκού.Αυτά τα PCB χρησιμοποιούνται συνήθως σε πολύπλοκες ηλεκτρονικές συσκευές που απαιτούν υψηλής ταχύτητας μετάδοση δεδομένωνΣε σύγκριση με τα παραδοσιακά PCB με λιγότερα στρώματα, τα PCB υψηλού στρώματος προσφέρουν καλύτερη απόδοση και αξιοπιστία,καθιστώντας τους την προτιμώμενη επιλογή για προηγμένες ηλεκτρονικές εφαρμογές.

Εφαρμογές και σενάρια

Τα PCB υψηλού στρώματος χρησιμοποιούνται σε ένα ευρύ φάσμα εφαρμογών, συμπεριλαμβανομένων, μεταξύ άλλων:

  • Υπολογιστές και τηλεπικοινωνίες:Τα PCB υψηλού στρώματος χρησιμοποιούνται ευρέως σε υπολογιστές, διακομιστές, δρομολογητές και άλλους τηλεπικοινωνιακούς εξοπλισμούς για τις δυνατότητες μεταφοράς δεδομένων υψηλής ταχύτητας.
  • Καταναλωτικά Ηλεκτρονικά:Οι συσκευές όπως τα smartphones, τα tablets και τα wearables χρησιμοποιούν PCB υψηλού στρώματος για να ικανοποιήσουν πολύπλοκες λειτουργίες και απαιτήσεις υψηλής απόδοσης.
  • Αυτοκινητοβιομηχανία:Τα PCB υψηλού στρώματος χρησιμοποιούνται σε ηλεκτρονικά οχήματα, όπως μονάδες ελέγχου κινητήρων, για να εξασφαλίσουν αξιόπιστη και αποτελεσματική απόδοση.
  • Βιομηχανικά μηχανήματα:Τα πολύπλοκα μηχανήματα, όπως τα ρομποτικά χέρια και ο αυτοματοποιημένος εξοπλισμός παραγωγής, βασίζονται σε PCB υψηλού στρώματος για ακριβή έλεγχο και επεξεργασία δεδομένων.
Χαρακτηριστικά και λειτουργίες

Τα PCB υψηλού στρώματος κατασκευάζονται χρησιμοποιώντας υλικό υψηλής ποιότητας FR-4, εξασφαλίζοντας εξαιρετική θερμική σταθερότητα και μηχανική αντοχή.παρέχοντας δυνατότητες χειρισμού υψηλής ισχύοςΤο ελάχιστο διαχωρισμό της μάσκας συγκόλλησης 0,1 mm επιτρέπει την ακριβή και ακριβή τοποθέτηση των εξαρτημάτων, εξασφαλίζοντας βέλτιστες επιδόσεις.

  • Τεχνολογία διασύνδεσης υψηλής πυκνότητας (HDI):Τα PCB υψηλού στρώματος χρησιμοποιούν την τεχνολογία HDI για να επιτύχουν υψηλότερη πυκνότητα δρομολόγησης και μικρότερα μεγέθη συστατικών, επιτρέποντας πιο συμπαγές και αποτελεσματικό σχεδιασμό.
  • Πολλαπλά στρώματα στοίβασης:Τα PCB υψηλού στρώματος μπορούν να στοιβάζουν πολλαπλά στρώματα αγωγών χαλκού, επιτρέποντας πιο περίπλοκα σχέδια κυκλωμάτων και βελτιωμένη ακεραιότητα σήματος.
  • Ελέγχος αντίστασης:Τα PCB υψηλού στρώματος προσφέρουν ακριβή έλεγχο παρεμπόδισης, εξασφαλίζοντας σταθερή και ακριβή μετάδοση σημάτων υψηλής συχνότητας.
  • Θερμική διαχείριση:Τα PCB υψηλού στρώματος μπορούν να χειριστούν υψηλή ισχύ και να εξαλείψουν τη θερμότητα αποτελεσματικά, καθιστώντας τα κατάλληλα για συσκευές με υψηλές απαιτήσεις εξαγωγής θερμότητας.
Συμμόρφωση Rohs

Τα PCB υψηλών στρωμάτων συμμορφώνονται με την οδηγία για τον περιορισμό των επικίνδυνων ουσιών (RoHS), η οποία περιορίζει τη χρήση ορισμένων επικίνδυνων ουσιών σε ηλεκτρονικούς και ηλεκτρικούς εξοπλισμούς.Η συμμόρφωση αυτή εξασφαλίζει ότι τα PCB υψηλής στρώσης είναι φιλικά προς το περιβάλλον και ασφαλή για χρήση σε διάφορες εφαρμογές.

Συμπεράσματα

Τα PCB υψηλού στρώματος διαδραματίζουν κρίσιμο ρόλο στην πρόοδο της σύγχρονης τεχνολογίας παρέχοντας μια λύση υψηλής απόδοσης, αξιόπιστη και αποτελεσματική για σύνθετες ηλεκτρονικές εφαρμογές.Με τα ανώτερα χαρακτηριστικά και τις λειτουργίες τους, τα PCB υψηλού στρώματος είναι η επιλογή για τους μηχανικούς και τους κατασκευαστές που επιδιώκουν να ωθήσουν τα όρια της τεχνολογίας.Η συμμόρφωσή τους με το RoHS τους καθιστά επίσης μια βιώσιμη και φιλική προς το περιβάλλον επιλογή για το μέλλον των ηλεκτρονικών.



Προσαρμογή:

Υπηρεσία εξατομίκευσης PCB υψηλού στρώματος

ΣεPCB υψηλού επιπέδου, καταλαβαίνουμε τη σημασία της ύπαρξης μιας αξιόπιστης και υψηλής ποιότητας πλακέτας εκτυπωμένων κυκλωμάτων για τα ηλεκτρονικά σας έργα.προσαρμοσμένες λύσειςγιαΠίνακες κυκλωμάτων εκτύπωσης υψηλού επιπέδουΜε το δικό μαςΥπηρεσία εξατομίκευσης PCB υψηλού στρώματος.

Τα PCB υψηλού στρώματος μας έχουν σχεδιαστεί για να ανταποκριθούν στις συγκεκριμένες απαιτήσεις σας, με έμφαση στοέλεγχο αντίστασηςΑυτά τα PCB υψηλής τεχνολογίας μπορούν να υποστηρίξουν πολύπλοκα και προηγμένα ηλεκτρονικά σχέδια, καθιστώντας τα ιδανικά για βιομηχανίες όπως η αεροδιαστημική, η άμυνα και οι ιατρικές συσκευές.

Αριθμός στρωμάτων Υψηλό στρώμα (6+ στρώματα)
Έλεγχος αντίστασης - Ναι, ναι.
Ελάχιστο πλάτος γραμμής/διαχωρισμός 3 εκατοστά/3 εκατοστά
Μίν. Μέγεθος τρύπας 0.2mm
Συμμόρφωση με το RoHS - Ναι, ναι.

Τα PCB υψηλού στρώματος είναι επίσηςΣυμμόρφωση με το RoHS, διασφαλίζοντας ότι είναι φιλικά προς το περιβάλλον και ασφαλή για χρήση σε διάφορες εφαρμογές.Τεχνολογικό εξοπλισμόκαιέμπειροι μηχανικοί, εγγυόμαστευψηλής ποιότητας αποτελέσματαγια τα προσαρμοσμένα PCB υψηλού στρώματος.

ΔιάλεξεPCB υψηλού επιπέδουγια το επόμενο έργο σας και να βιώσετε τα οφέλη τηςΥπηρεσία εξατομίκευσης υψηλού επιπέδουΕπικοινωνήστε μαζί μας σήμερα για να μάθετε περισσότερα ή να ζητήσετε μια προσφορά για τα custom High Layer PCBs σας.

Ζητήστε μια προσφορά



Συσκευή και αποστολή:

Συσκευή και αποστολή PCB υψηλής στρώσης
Συσκευασία: Το PCB υψηλού στρώματος πρέπει να συσκευάζεται προσεκτικά για να εξασφαλιστεί η ασφαλή αποστολή.Ξεκινήστε τυλίγοντας το PCB υψηλού στρώματος σε αντιστατικό υλικό συσκευασίας για να το προστατεύσετε από ηλεκτροστατική εκφόρτιση κατά τη μεταφορά2. Τοποθετήστε το τυλιγμένο PCB σε ένα ανθεκτικό χαρτόνια κουτί με επαρκή επένδυση, όπως περιτύλιγμα φυσαλίδων ή συσκευασία φιστίκων, ώστε να αποφευχθεί οποιαδήποτε κίνηση κατά τη μεταφορά.Σφραγίστε το κουτί με ισχυρή ταινία συσκευασίας και επισημαίνετε το με κατάλληλες ετικέτες αποστολήςΓια πρόσθετη προστασία, σκεφτείτε να χρησιμοποιήσετε ένα κουτί με διπλό τοίχωμα ή να προσθέσετε επιπλέον στρώματα υλικού αποσβεσμού για εύθραυστα στοιχεία.
Μεταφορά: Μόλις το PCB υψηλού στρώματος συσκευαστεί με ασφάλεια, είναι έτοιμο για αποστολή.Αυτή είναι η ταχύτερη μέθοδος αποστολής και είναι κατάλληλη για επείγουσες παραγγελίεςΤο PCB θα μεταφερθεί αεροπορικώς στον προορισμό του. 2. Θαλάσσιο φορτίο: Είναι μια οικονομικά αποδοτική επιλογή για μεγαλύτερες παραγγελίες ή αποστολές σε διεθνείς προορισμούς.Το PCB θα μεταφερθεί από θάλασσα και μπορεί να πάρει περισσότερο χρόνο για να φτάσει.3. Υπηρεσίες ταχυμεταφορών: Για μικρότερες παραγγελίες, μπορούν να χρησιμοποιηθούν υπηρεσίες ταχυμεταφορών όπως DHL, FedEx ή UPS για γρήγορη και αξιόπιστη αποστολή.η χρήση ενός μεταφορέα μπορεί να βοηθήσει στο συντονισμό και τη διαχείριση της μεταφοράς του PCB υψηλού στρώματος στον προορισμό του.
Συμπέρασμα: Η σωστή συσκευασία και αποστολή των PCB υψηλού στρώματος είναι ζωτικής σημασίας για να διασφαλιστεί ότι φτάνουν στον προορισμό τους σε εξαιρετική κατάσταση.μπορείτε να βεβαιωθείτε ότι το προϊόν σας είναι καλά προστατευμένο και φτάνει με ασφάλεια στον τελικό προορισμό του.


Γενικά ερωτήματα:

  • Η υψηλότερη πυκνότητα των εξαρτημάτων επιτρέπει πιο περίπλοκα και συμπαγή σχέδια
  • Μειωμένο μέγεθος και βάρος του συνολικού προϊόντος
  • Βελτιωμένη ακεραιότητα σήματος και μειωμένη ηλεκτρομαγνητική παρεμβολή (EMI)
  • Αυξημένη αξιοπιστία και αντοχή λόγω μειωμένου αριθμού διασυνδέσεων
  • Δυνατότητα υποστήριξης σημάτων υψηλής ταχύτητας και υψηλής συχνότητας
Ε: Ποιες είναι οι κοινές εφαρμογές των PCB υψηλού στρώματος; Α: Τα PCB υψηλού στρώματος χρησιμοποιούνται συνήθως σε ηλεκτρονικές συσκευές και εξοπλισμό που απαιτούν υψηλή πυκνότητα και υψηλή απόδοση ταχύτητας,όπως τα smartphonesΕρώτηση: Ποιοι παράγοντες πρέπει να λαμβάνονται υπόψη κατά το σχεδιασμό PCB υψηλού στρώματος; Α:
  • Ακεραιότητα σήματος και έλεγχος EMI
  • Θερμική διαχείριση
  • Επιλογή υλικού
  • Σχεδιασμός για την κατασκευή
  • Πληροφοριακή περιεκτικότητα
Ε: Πώς κατασκευάζεται το PCB υψηλού στρώματος; Α: Τα PCB υψηλού στρώματος κατασκευάζονται χρησιμοποιώντας προηγμένες τεχνικές όπως το τρυπάνι με λέιζερ, η αλληλουχιακή λαμινάρισή και η τεχνολογία microvia.Αυτές οι τεχνικές επιτρέπουν τη δημιουργία μικρότερων και ακριβέστερων οδών και σημάτωνΕ: Ποιες είναι οι βασικές διαφορές μεταξύ των υψηλών στρωμάτων PCB και των παραδοσιακών PCB; Α:
  • Τα PCB υψηλού στρώματος έχουν μεγαλύτερο αριθμό στρωμάτων (συνήθως 4 ή περισσότερα) σε σύγκριση με τα παραδοσιακά PCB (συνήθως 2 ή 4)
  • Τα PCB υψηλού στρώματος χρησιμοποιούν προηγμένες τεχνικές κατασκευής για την επίτευξη υψηλότερης πυκνότητας και μικρότερου συντελεστή μορφής
  • Τα PCB υψηλού στρώματος είναι πιο κατάλληλα για εφαρμογές υψηλής ταχύτητας και υψηλής συχνότητας
  • Τα PCB υψηλού στρώματος έχουν καλύτερη ακεραιότητα σήματος και έλεγχο EMI
