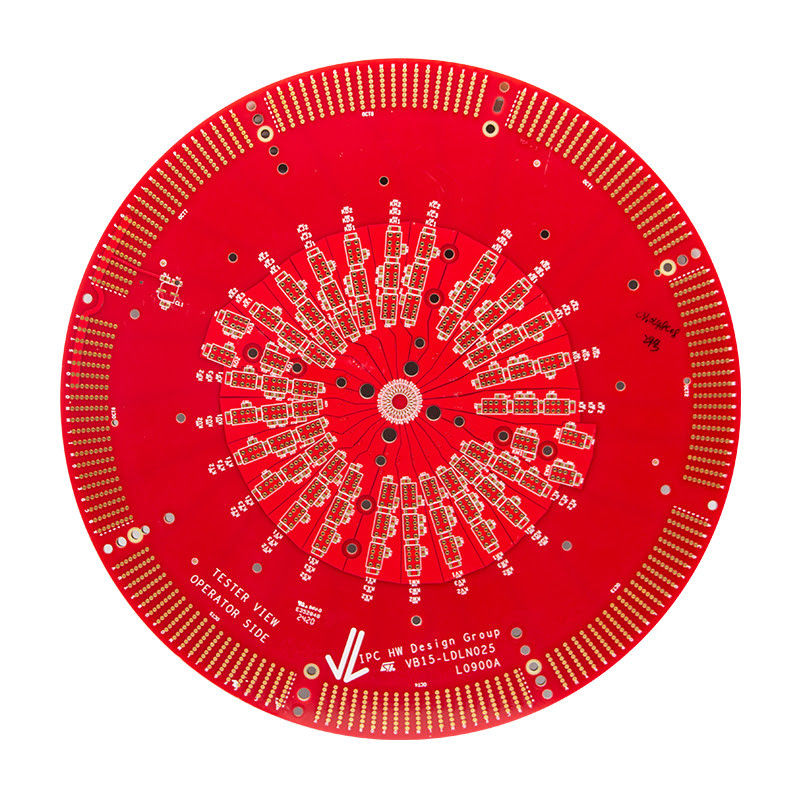

HASL Επιφανειακή τελική κατασκευή PCB κυκλωτικής πλακέτας υψηλού στρώματος FR-4 υλικό

Περιγραφή του προϊόντος:

Το High Layer PCB είναι ένα υψηλής ποιότητας έντυπο πλακέτο σχεδιασμένο για να καλύπτει τις απαιτητικές ανάγκες των προηγμένων ηλεκτρονικών συσκευών.διασφάλιση αντοχής και αξιοπιστίας για τα ηλεκτρονικά σας έργα.

Το High Layer PCB μας διαθέτει υψηλό στρώμα σχεδιασμού που επιτρέπει πολλαπλά στρώματα κυκλωμάτων, καθιστώντας το κατάλληλο για σύνθετες και υψηλής ταχύτητας ηλεκτρονικές εφαρμογές.Αυτή η προηγμένη σχεδίαση εξασφαλίζει επίσης καλύτερη ακεραιότητα σήματος και μειώνει τις παρεμβολές, με αποτέλεσμα την ανώτερη απόδοση.

Με τη χρήση της τεχνολογίας ελέγχου αντίστασης, το High Layer PCB μας προσφέρει ακριβή έλεγχο των ηλεκτρικών χαρακτηριστικών του κυκλώματος.,διασφάλιση υψηλής ποιότητας και αξιόπιστης λειτουργίας των ηλεκτρονικών συσκευών σας.

Ελάχιστο μέγεθος τρύπας 0,2 mm για μικροσκοπικό σχεδιασμό

Το High Layer PCB είναι σχεδιασμένο με ελάχιστο μέγεθος τρύπας 0,2 mm, επιτρέποντας την εφαρμογή μικροσκοπικών σχεδίων με ακρίβεια.Αυτό επιτρέπει τη δημιουργία συμπαγών και υψηλής πυκνότητας ηλεκτρονικών συσκευών χωρίς να συμβιβάζεται η απόδοση.

Ελάχιστο διαχωρισμός μάσκας συγκόλλησης 0,1 mm για βέλτιστη προστασία

Εκτός από την υψηλή ακρίβεια και το περίπλοκο σχεδιασμό, το High Layer PCB μας προσφέρει επίσης ελάχιστη διαφορά μάσκας συγκόλλησης 0,1 mm.Αυτό παρέχει τη βέλτιστη προστασία από τη γέφυρα συγκόλλησης και εξασφαλίζει την αξιοπιστία και τη μακροζωία των ηλεκτρονικών συσκευών σας.

Προηγμένη παραγωγή για την εξασφάλιση της ποιότητας

Το High Layer PCB κατασκευάζεται χρησιμοποιώντας προηγμένες τεχνικές παραγωγής και εξοπλισμό αιχμής.Αυτό εξασφαλίζει το υψηλότερο επίπεδο ελέγχου ποιότητας και εγγυάται ότι κάθε προϊόν πληροί τα αυστηρά πρότυπα αριστείας μας.

Αγοράστε το PCB υψηλού στρώματος σήμερα

Όταν πρόκειται για υψηλής ποιότητας PCB, το High Layer PCB είναι η κορυφαία επιλογή για τους επαγγελματίες στην βιομηχανία ηλεκτρονικών.Είναι η τέλεια λύση για τα υψηλής απόδοσης ηλεκτρονικά σας έργα.Παραγγείλετε τώρα και βιώστε τη διαφορά στην ποιότητα και την απόδοση με το High Layer PCB μας.

Χαρακτηριστικά:

• Ονομασία προϊόντος: PCB υψηλής στρώσης
• Χρώμα μάσκας συγκόλλησης:
  • Πράσινο
  • Μπλε
  • Μαύρο
  • Κόκκινο
  • Κίτρινο
  • Λευκό
• Αριθμός στρωμάτων: Υψηλό στρώμα
• Επιφάνεια:
  • HASL
  • ΕΝΙΓ
  • ΔΕΠ
  • Ασημένιο βύθισης
  • Κύλινδρο βύθισης
• Δάχος χαλκού: 1/3 Oz έως 2 Oz
• Μέγεθος τρύπας: 0,2 mm
• Βασικά χαρακτηριστικά:
  • Πίνακες εκτυπωμένων κυκλωμάτων υψηλού επιπέδου
  • Τυπωμένα φύλλα ανώτερης στρώσης
  • Πίνακες PCB υψηλού επιπέδου

Τεχνικές παραμέτρους:

Εφαρμογές:

Το PCB υψηλού στρώματος, επίσης γνωστό ως Superior printed wiring board, είναι ένας τύπος πλακέτας εκτυπωμένου κυκλώματος που έχει σχεδιαστεί για ηλεκτρονικά υψηλής ακρίβειας και μεταφορά σήματος υψηλής ταχύτητας.Έχει γίνει ένα απαραίτητο συστατικό στη βιομηχανία ηλεκτρονικών, καθώς παρέχει μια αξιόπιστη και αποτελεσματική πλατφόρμα για διάφορες ηλεκτρονικές συσκευές.

Με τα προηγμένα χαρακτηριστικά και τις δυνατότητές του, το PCB υψηλού στρώματος χρησιμοποιείται ευρέως σε διάφορες εφαρμογές και σενάρια.

Το PCB υψηλού στρώματος χρησιμοποιείται συχνά ως το ανώτερο στρώμα της εκτυπωμένης πλακέτας σε υψηλής τεχνολογίας ηλεκτρονικές συσκευές όπως smartphones, φορητοί υπολογιστές και κονσόλες παιχνιδιών.Το ανώτερο σχεδιασμό και κατασκευή του το καθιστούν την τέλεια επιλογή για αυτές τις προηγμένες συσκευέςΗ ικανότητα του PCB υψηλού στρώματος να χειρίζεται τη μετάδοση σήματος υψηλής ταχύτητας και η ακριβής καλωδίωση του εξασφαλίζουν την ομαλή λειτουργία αυτών των συσκευών.

Στον βιομηχανικό τομέα, το PCB υψηλού στρώματος χρησιμοποιείται ευρέως ως το ανώτερο επίπεδο των τυπωμένων κυκλωμάτων σε εξοπλισμό και μηχανήματα.Η υψηλής ποιότητας κατασκευή και η αξιόπιστη απόδοσή του την καθιστούν την ιδανική επιλογή για βιομηχανικές εφαρμογέςΤο PCB υψηλού στρώματος μπορεί να αντέξει ακραίες θερμοκρασίες, δονήσεις και άλλες σκληρές συνθήκες, καθιστώντας το κατάλληλο για χρήση σε διάφορα βιομηχανικά περιβάλλοντα.

Μια άλλη σημαντική εφαρμογή του PCB υψηλού στρώματος είναι στην ιατρική βιομηχανία.Η ακριβής καλωδίωση και οι δυνατότητες υψηλής ταχύτητας μετάδοσης σήματος το καθιστούν την ιδανική επιλογή για ιατρικές συσκευές όπως οι υπερήχοιΗ ικανότητα του PCB υψηλού στρώματος να χειρίζεται σύνθετα και ευαίσθητα δεδομένα το καθιστά ένα απαραίτητο συστατικό σε ιατρικούς εξοπλισμούς ακριβείας.

Το PCB υψηλού στρώματος χρησιμοποιείται επίσης ευρέως σε δίκτυα επικοινωνίας υψηλής ταχύτητας, όπως δίκτυα 5G και οπτικών ινών.Η ικανότητά του να χειρίζεται τη μετάδοση σήματος υψηλής ταχύτητας και η χαμηλή απώλεια σήματος το καθιστούν την προτιμώμενη επιλογή για αυτά τα δίκτυαΟ σχεδιασμός του PCB υψηλού στρώματος επιτρέπει επίσης ταχύτερη μεταφορά δεδομένων, καθιστώντας τον κρίσιμο για την ομαλή λειτουργία αυτών των δικτύων.

Στην αεροδιαστημική και αμυντική βιομηχανία, το PCB υψηλού στρώματος διαδραματίζει κρίσιμο ρόλο στη λειτουργία διαφόρων ηλεκτρονικών συστημάτων και εξοπλισμού.Η υψηλή του απόδοση και η αξιοπιστία την καθιστούν την ιδανική επιλογή για χρήση σε αεροσκάφηΗ ικανότητα του PCB υψηλού στρώματος να αντέχει σε ακραίες συνθήκες και η ακριβής καλωδίωση του το καθιστούν απαραίτητο για αυτές τις εφαρμογές.

Συμπερασματικά, τα χρώματα της μάσκας συγκόλλησης του υψηλού στρώματος PCB, συμπεριλαμβανομένου του πράσινου, μπλε, μαύρου, κόκκινου, κίτρινου και λευκού, μαζί με το ελάχιστο μέγεθος τρύπας 0,2 mm, πάχος πλάκας 0,2 mm έως 6,0 mm,και ελάχιστη διαφάνεια από το μεταξοειδές και τη διαφάνεια από τη μάσκα συγκόλλησης 0.15mm και 0.1mm αντίστοιχα, το καθιστούν ένα ευέλικτο και πολυπόθητο προϊόν στην βιομηχανία ηλεκτρονικών συσκευών.Οι εφαρμογές και οι σκηνές της ποικίλλουν από τα υψηλού επιπέδου καταναλωτικά ηλεκτρονικά προϊόντα έως τα κρίσιμα βιομηχανικά και ιατρικά εξοπλισμούς, αποδεικνύοντας τη σημασία και τον αντίκτυπό του στον κόσμο της ηλεκτρονικής ακρίβειας και της υψηλής ταχύτητας μετάδοσης σήματος.

Προσαρμογή:

Στο High Layer PCB, προσφέρουμε υπηρεσίες προσαρμογής υψηλής ποιότητας για υψηλής ποιότητας κυκλώματα εκτύπωσης.Η ομάδα εμπειρογνωμόνων μας είναι αφοσιωμένη στο να σας προσφέρει την καλύτερη ποιότητα και απόδοση για τις συγκεκριμένες ανάγκες σας..

• Χρώμα μάσκας συγκόλλησης:Πράσινο, Μπλε, Μαύρο, Κόκκινο, Κίτρινο, Λευκό
• Μίν. Μέγεθος τρύπας:0.2mm
• Ελάχιστο πλάτος γραμμής/διαχωρισμός:3 εκατοστά/3 εκατοστά
• Δάχος χαλκού1/3 Oz σε 2 Oz
• Αριθμός στρωμάτων:Υψηλό στρώμα

Με τα υψηλού επιπέδου κυκλώματα εκτύπωσης, προσφέρουμε ένα ευρύ φάσμα επιλογών προσαρμογής για να καλύψουμε τις συγκεκριμένες απαιτήσεις σας.

Μερικές από τις υπηρεσίες προσαρμογής μας περιλαμβάνουν:

• Προσαρμοσμένες επιλογές χρώματος μάσκας συγκόλλησης
• Επιλογές μικρότερου μεγέθους τρύπας
• Περιορισμένο πλάτος γραμμής και επιλογές διαστήματος
• Επιλογές πάχους χαλκού μεγαλύτερου ή μικρότερου
• Πρόσθετες επιλογές στρωμάτων

Η ομάδα μας από έμπειρους μηχανικούς θα συνεργαστεί στενά μαζί σας για να κατανοήσει τις μοναδικές σας ανάγκες και να σας παρέχει τις καλύτερες λύσεις για το υψηλής ποιότητας PCB σας.

Επιλέγοντας PCB υψηλού στρώματος για τις ανάγκες προσαρμογής σας σημαίνει να επιλέξετε την ποιότητα, την αξιοπιστία και την απόδοση.

• Τεχνολογία και εξοπλισμός τελευταίας τεχνολογίας για ακρίβεια και ακρίβεια
• Σκληρές διαδικασίες ελέγχου ποιότητας για τη διασφάλιση των υψηλότερων προτύπων ποιότητας
• Έμπειρη ομάδα μηχανικών και τεχνικών με εκτενή γνώση σε PCB υψηλού επιπέδου
• Αποτελεσματική και έγκαιρη παράδοση εξατομικευμένων προϊόντων
• Ανταγωνιστικές τιμές χωρίς να συμβιβάζεται η ποιότητα

Εμπιστευτείτε μας να σας παρέχουμε τις καλύτερες υπηρεσίες προσαρμογής για τις ανάγκες PCB υψηλής ποιότητας.

Συσκευή και αποστολή:

Μετά την κατασκευή και τη δοκιμή, το PCB υψηλού στρώματος θα συσκευάζεται προσεκτικά για να εξασφαλιστεί η ασφαλή παράδοσή του στον πελάτη.

• Πρώτα, το PCB θα τυλιχτεί σε αντιστατικό περιτύλιγμα φυσαλίδων για να προστατευθεί από οποιαδήποτε ηλεκτροστατική εκφόρτιση.
• Στη συνέχεια, το τυλιγμένο PCB τοποθετείται σε ένα ανθεκτικό χαρτόνι.
• Το κουτί θα γεμίζει με αφρό ή άλλα αμαξιούχα υλικά για να αποφεύγεται η μετακίνηση του PCB κατά τη διάρκεια της μεταφοράς.
• Τέλος, το κουτί θα σφραγιστεί και θα επισημανθεί με τις πληροφορίες αποστολής του πελάτη.

Μόλις συσκευασθεί, το PCB υψηλού στρώματος θα αποσταλεί στον πελάτη χρησιμοποιώντας μια αξιόπιστη μέθοδο αποστολής.

• Το πακέτο θα φορτωθεί σε ασφαλές και κλιματισμένο εμπορευματοκιβώτιο.
• Το κοντέινερ θα μεταφερθεί στο πλησιέστερο αεροδρόμιο ή λιμάνι.
• Στο αεροδρόμιο ή το λιμάνι, το πακέτο θα φορτωθεί σε αεροπλάνο, πλοίο ή φορτηγό ανάλογα με τον προορισμό.
• Κατά τη διάρκεια της διαμετακόμισης, το δέμα θα παρακολουθείται και θα παρακολουθείται για να εξασφαλίζεται η έγκαιρη και ασφαλή άφιξή του.
• Κατά την παράδοση, ο πελάτης θα πρέπει να υπογράψει το δέμα για να επιβεβαιώσει την παραλαβή του.

Με την προσεκτική συσκευασία και τις αξιόπιστες μεθόδους αποστολής, εγγυόμαστε ότι το PCB υψηλού στρώματος θα φτάσει στον προορισμό του σε τέλεια κατάσταση.

Γενικά ερωτήματα:

• Ε: Πόσα στρώματα έχει συνήθως το PCB υψηλής στρώσης;
• Απάντηση: Τα PCB υψηλού στρώματος έχουν συνήθως περισσότερα από 4 στρώματα, αλλά μπορούν να έχουν έως και 20 ή περισσότερα στρώματα ανάλογα με την πολυπλοκότητα του σχεδιασμού.
• Ε: Ποια είναι τα πλεονεκτήματα της χρήσης PCB υψηλού στρώματος;
• Α: Τα PCB υψηλού στρώματος επιτρέπουν μεγαλύτερη πυκνότητα ηλεκτρονικών εξαρτημάτων, μειωμένο μέγεθος και βάρος του συνολικού PCB και καλύτερη ακεραιότητα και απόδοση σήματος.
• Ε: Σε ποιους τύπους ηλεκτρονικών συσκευών χρησιμοποιούνται συνήθως τα PCB υψηλού στρώματος;
• Α: Τα PCB υψηλού στρώματος χρησιμοποιούνται συνήθως σε ηλεκτρονικές συσκευές υψηλής τεχνολογίας, όπως smartphones, tablets, υπολογιστές και ιατρικό εξοπλισμό.
• Ε: Ποιο είναι το τυπικό πάχος των υψηλών στρωμάτων PCB;
• Α: Το τυπικό πάχος των PCB υψηλής στρώσης είναι μεταξύ 0,062 και 0,093 ίντσες (1,57 και 2,36 χιλιοστά).
