Η διαδικασία βύθισης χρυσού που χρησιμοποιείται στην κατασκευή του HDI PCB Board βελτιώνει την αντοχή του, την αντοχή στη διάβρωση και την ηλεκτρική αγωγιμότητα.Η διαδικασία αυτή εξασφαλίζει μια σταθερή και ομαλή επιφάνεια που είναι ιδανική για εφαρμογές διασύνδεσης υψηλής πυκνότητας.
Οι επιλογές χρώματος επιφάνειας μετάξι που είναι διαθέσιμες για το HDI PCB Board είναι λευκό, μαύρο, κίτρινο, κόκκινο, μπλε και διάφορα άλλα χρώματα, ανάλογα με την προτίμησή σας.Αυτό το χαρακτηριστικό επιτρέπει την εύκολη ταυτοποίηση και την επισήμανση των εξαρτημάτων στην πλακέτα.
Το HDI PCB Board δοκιμάζεται 100% για να εξασφαλιστεί η αξιοπιστία και η λειτουργικότητά του.
Συνοπτικά, το HDI PCB Board είναι ένα έντυπο κυκλωτικό πίνακα διασύνδεσης υψηλής πυκνότητας που έχει σχεδιαστεί με προηγμένη τεχνολογία διασύνδεσης.Κατασκευάζεται με τη διαδικασία βύθισης χρυσού για να παρέχει μεγαλύτερη αντοχήΟι επιλογές χρώματος της μεταξοειδούς οθόνης επιτρέπουν την εύκολη ταυτοποίηση και την επισήμανση των εξαρτημάτων στην πλακέτα.Η επιφάνεια δοκιμάζεται 100% για να εξασφαλιστεί η αξιοπιστία και η λειτουργικότητά της, καθιστώντας την ιδανική για χρήση ως κύρια πλακέτα σε διάφορες ηλεκτρονικές εφαρμογές.

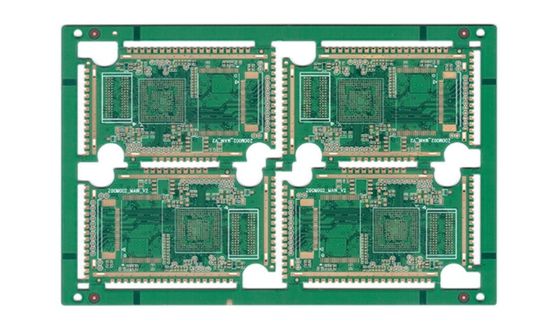

Ονομασία της HDI Printed Wiring Board | 4L 1+N+1 HDI πλακέτες |
Δοκιμή PCB | 100% δοκιμές |
Εποξικό γυαλί | RO4350B Tg280°C, Er<3.48Η εταιρεία Ρότζερς |
Τελεία επιφάνειας | Χημικό νικέλιο-παλλάδιο |
Υπηρεσία προτύπων | - Ναι, ναι. |
Διαδικασία | Χρυσός βύθισης |
Μέγεθος του πίνακα | 300 * 210 χιλιοστά |
Έλεγχος αντίστασης | - Ναι, ναι. |
Δάχος PCB | 1.5 mm |
Εφαρμογή | Καταναλωτικά Ηλεκτρονικά |
Το HDI PCB Board χρησιμοποιεί υλικό Epoxy Glass, ειδικά το RO4350B Tg280°C, Er<3.48 από την Rogers Corp. Αυτό το υλικό είναι γνωστό για την υψηλή θερμική του σταθερότητα και τη χαμηλή διηλεκτρική σταθερά,που το καθιστά ιδανικό για χρήση σε ηλεκτρονικές συσκευές υψηλών επιδόσεωνΤο HDI Printed Wiring Board μπορεί να σχεδιαστεί με έως και 30 στρώματα, τα οποία παρέχουν άφθονο χώρο για σύνθετα κυκλώματα υψηλής πυκνότητας.που είναι ιδανικό για εφαρμογές όπου ο χώρος είναι ένα πριμο..
Η επιφάνεια κυκλωμάτων εκτύπωσης υψηλής πυκνότητας διασύνδεσης έχει 6 στρώματα και μέγεθος επιφάνειας 300 * 210 mm, γεγονός που την καθιστά ιδανική για ένα ευρύ φάσμα εφαρμογών.Μερικές από τις περιπτώσεις εφαρμογής του προϊόντος και τα σενάρια όπου μπορεί να χρησιμοποιηθεί το HDI PCB Board περιλαμβάνουν::
Συνεπώς, η HDI PCB Board είναι μια εξαιρετικά ευπροσάρμοστη και αξιόπιστη πλακέτα έντυπου κυκλώματος υψηλής πυκνότητας που μπορεί να χρησιμοποιηθεί σε ένα ευρύ φάσμα εφαρμογών.Ο μικρός του συντελεστής σχήματος και το σχεδιασμό υψηλής πυκνότητας τον καθιστούν ιδανικό για χρήση σε εφαρμογές όπου ο χώρος είναι υψηλός, ενώ η προηγμένη τεχνολογία και τα ανώτερα υλικά εξασφαλίζουν βέλτιστες επιδόσεις και αξιοπιστία.
Το προϊόν μας PCB High-Density Interconnector (HDI) μπορεί να προσαρμοστεί για να ανταποκριθεί στις συγκεκριμένες ανάγκες σας.
Το προϊόν μας HDI PCB Board είναι ιδανικό για εφαρμογές PCB υψηλής πυκνότητας, PCB προηγμένης διασύνδεσης και PCB πολυεπίπεδων υψηλής πυκνότητας.Ας σας βοηθήσουμε να δημιουργήσετε ένα προϊόν που ανταποκρίνεται στις ακριβείς προδιαγραφές σας.
Η τεχνική υποστήριξη και οι υπηρεσίες του προϊόντος HDI PCB Board περιλαμβάνουν:
Συσκευασία του προϊόντος για HDI PCB board:
Πληροφορίες αποστολής για HDI PCB board:
Α: Η πλακέτα HDI PCB είναι μια πλακέτα έντυπου κυκλώματος υψηλής πυκνότητας διασύνδεσης που έχει σχεδιαστεί για να έχει μικρότερα και πυκνότερα εξαρτήματα για βελτιωμένη απόδοση και λειτουργικότητα.Έχει πιο περίπλοκα και περίπλοκα σχέδια που επιτρέπουν τη μικροποίηση της σανίδας.
Ε: Ποια είναι τα πλεονεκτήματα της χρήσης HDI πλακών PCB;Α: Τα πλεονεκτήματα της χρήσης HDI πλακών PCB περιλαμβάνουν μικρότερο συντελεστή μορφής, ταχύτερη μετάδοση σήματος, μειωμένη απώλεια σήματος, αυξημένη αξιοπιστία και μεγαλύτερη λειτουργικότητα.Επιτρέπει επίσης για την τοποθέτηση περισσότερων εξαρτημάτων στην επιφάνεια, καθιστώντας το ιδανικό για συσκευές υψηλών επιδόσεων.
Ε: Για ποιους τύπους εφαρμογών χρησιμοποιούνται οι πλάκες HDI PCB;Α: Οι πλακέτες HDI PCB χρησιμοποιούνται σε ένα ευρύ φάσμα εφαρμογών, συμπεριλαμβανομένων των smartphones, των tablet, των φορητών υπολογιστών, των ψηφιακών φωτογραφικών μηχανών, των ιατρικών συσκευών και του αεροδιαστημικού εξοπλισμού.Είναι ιδανικές για κάθε εφαρμογή που απαιτεί μικροποίηση, υψηλής απόδοσης και αξιοπιστίας.
Ε: Πώς κατασκευάζονται οι πλάκες HDI PCB;Α: Οι πλακέτες HDI PCB κατασκευάζονται χρησιμοποιώντας προηγμένες τεχνολογίες, όπως τρυπεία με λέιζερ, διαδοχική λαμινάρισμα και διαδικασίες μικροβίας.Η διαδικασία κατασκευής περιλαμβάνει πολλαπλά στρώματα χαλκού και μονωτικών υλικών που στοιβάζονται και συνδέονται μεταξύ τους για να δημιουργήσουν μια συμπαγή και αξιόπιστη πλακέτα.
Ε: Ποιος είναι ο μέγιστος αριθμός στρωμάτων που μπορούν να έχουν οι HDI πλακέτες PCB;Α: Ο μέγιστος αριθμός στρωμάτων που μπορούν να έχουν οι πλακέτες HDI PCB εξαρτάται από την πολυπλοκότητα και το μέγεθος του σχεδιασμού.με ορισμένα σχέδια που έχουν έως και 20 στρώσειςΟ αριθμός των στρωμάτων μπορεί να επηρεάσει το κόστος και το χρόνο κατασκευής της πλάκας.
