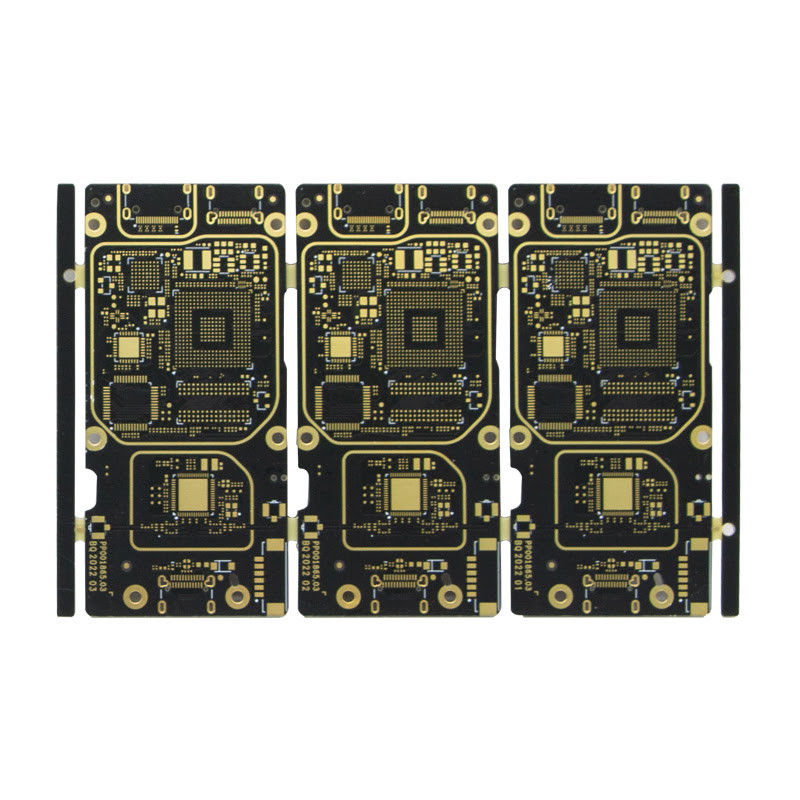

1.0MM πάχος Πίνακας έντυπων κυκλωμάτων υψηλής συχνότητας ENIG

Περιγραφή του προϊόντος:

Το PCB υψηλής συχνότητας, επίσης γνωστό ως PCB υψηλής ταχύτητας ή PCB μικρογραφίας υψηλής συχνότητας, είναι ένας τύπος πλακέτας τυπωμένων κυκλωμάτων που έχει σχεδιαστεί ειδικά για να χειρίζεται σήματα υψηλής συχνότητας.Αυτός ο τύπος PCB χρησιμοποιείται συνήθως σε εφαρμογές όπως οι βιομηχανίες επικοινωνιών και αυτοκινήτων., όπου τα σήματα υψηλής ταχύτητας και υψηλής συχνότητας είναι κρίσιμα για την ορθή λειτουργία των ηλεκτρονικών συσκευών.

• Μονάδα πάχους: Από 0,2 mm έως 6,35 mm, τα PCB υψηλής συχνότητας είναι διαθέσιμα σε διάφορα πάχους για να καλύπτουν τις ειδικές ανάγκες διαφορετικών εφαρμογών.
• Εφαρμογή: Τα PCB υψηλής συχνότητας χρησιμοποιούνται ευρέως στις βιομηχανίες επικοινωνιών και αυτοκινήτων,όπου τα σήματα υψηλής ταχύτητας και υψηλής συχνότητας είναι απαραίτητα για την απρόσκοπτη επικοινωνία και την αποτελεσματική λειτουργία των ηλεκτρονικών συστημάτων.
• Μονάδα πάχους χαλκού: Τα PCB υψηλής συχνότητας έχουν συνήθως πάχος χαλκού 1 Oz, το οποίο εξασφαλίζει υψηλή αγωγιμότητα και εξαιρετική μετάδοση σήματος.
• Τελικό φύλλο: Το τελικό φύλλο των PCB υψηλής συχνότητας είναι επίσης 1 Oz, παρέχοντας ένα σταθερό πάχος σε ολόκληρο το πλαίσιο για βέλτιστη απόδοση.
• Θερμοκρασία λειτουργίας: Τα PCB υψηλής συχνότητας έχουν σχεδιαστεί για να αντέχουν σε ακραίες συνθήκες θερμοκρασίας, που κυμαίνονται από -55°C έως 125°C, καθιστώντας τα κατάλληλα για χρήση σε σκληρά περιβάλλοντα.

• Δυναμικότητα υψηλής ταχύτητας: Τα PCB υψηλής συχνότητας έχουν σχεδιαστεί και βελτιστοποιηθεί ειδικά για σήματα υψηλής ταχύτητας και υψηλής συχνότητας, εξασφαλίζοντας αξιόπιστη και αποτελεσματική μετάδοση σήματος.
• Χαμηλή απώλεια σήματος: Με τα υλικά υψηλής ποιότητας και τις ακριβείς διαδικασίες κατασκευής τους, τα PCB υψηλής συχνότητας προσφέρουν χαμηλή απώλεια σήματος, με αποτέλεσμα τη βελτίωση της ακεραιότητας του σήματος και τη μείωση των παρεμβολών.
• Σύνθετο μέγεθος: Λόγω των δυνατοτήτων υψηλής συχνότητας τους, τα PCB υψηλής συχνότητας μπορούν να σχεδιαστούν με μικρότερα ίχνη και συστατικά, επιτρέποντας ένα πιο συμπαγές και ελαφρύ τελικό προϊόν.
• Ανθεκτικό και αξιόπιστο: Τα PCB υψηλής συχνότητας κατασκευάζονται από υλικά υψηλής ποιότητας και υποβάλλονται σε αυστηρές δοκιμές για να εξασφαλιστεί η αντοχή και η αξιοπιστία τους.να τα κάνει κατάλληλα για χρήση σε κρίσιμες εφαρμογές.

Συμπερασματικά, τα PCB υψηλής συχνότητας αποτελούν κρίσιμα συστατικά σε ηλεκτρονικά συστήματα υψηλής ταχύτητας και υψηλής συχνότητας, προσφέροντας εξαιρετικές επιδόσεις, αξιοπιστία και αντοχή.Με το εξειδικευμένο σχεδιασμό και τα ανώτερα χαρακτηριστικά τους, είναι η προτιμώμενη επιλογή για εφαρμογές στις βιομηχανίες επικοινωνιών και αυτοκινήτων.

Χαρακτηριστικά:

• Ονομασία προϊόντος: PCB υψηλής συχνότητας
• Υλικό: Rogers/PTFE
• Τελικό φύλλο: 1 ουγκιά
• Ελάχιστο μέγεθος τρύπας: 0,2 mm
• Δάχος πλάκας: 0,2 mm-6,35 mm
• Εφαρμογή: Επικοινωνία αυτοκινήτων
• Υψηλής συχνότητας ραδιοσυχνότητας PCB
• Πίνακας καλωδίωσης υψηλής συχνότητας

Τεχνικές παραμέτρους:

Εφαρμογές:

Το PCB υψηλής συχνότητας, επίσης γνωστό ως High-Frequency Printed Wiring Board, High-Frequency Microwave PCB και High-Frequency Printed Circuit Board,είναι ένας τύπος κυκλωτικής πλακέτας που έχει σχεδιαστεί ειδικά για να ανταποκρίνεται στις απαιτήσεις ηλεκτρονικών συσκευών υψηλής συχνότηταςΟ τύπος αυτός PCB κατασκευάζεται χρησιμοποιώντας εξειδικευμένα υλικά και διαδικασίες για να εξασφαλιστεί υψηλή απόδοση και αξιοπιστία, ακόμη και σε ακραίες συνθήκες.

• Θερμοκρασία λειτουργίας: -55°C έως 125°C
• Επιφανειακή τελική επεξεργασία: ENIG (έλλειψη ηλεκτρικού νικελίου χρυσαφικά)
• Δάχος πλάκας: 0,2 mm-6,35 mm
• Σχεδιασμός: Ρουτ και Σκορ
• Υλικό: Rogers/PTFE (πολυτετραφθορεθυλένιο)

Τα PCB υψηλής συχνότητας χρησιμοποιούνται ευρέως σε διάφορες βιομηχανίες που απαιτούν ηλεκτρονικές συσκευές υψηλής συχνότητας.

• Τηλεπικοινωνίες:Τα PCB υψηλής συχνότητας χρησιμοποιούνται ευρέως στη βιομηχανία τηλεπικοινωνιών για την παραγωγή κεραυνών, ασύρματων δέκτη και πομπούς.Αυτά τα PCB επιτρέπουν την αποτελεσματική μετάδοση και λήψη σημάτων υψηλής συχνότητας, καθιστώντας τους απαραίτητους για την ομαλή λειτουργία των συσκευών επικοινωνίας.
• Αεροδιαστημική και Άμυνα:Οι αεροδιαστημικές και αμυντικές βιομηχανίες απαιτούν υψηλής απόδοσης και αξιόπιστες ηλεκτρονικές συσκευές για σκοπούς πλοήγησης, επικοινωνίας και επιτήρησης.συστήματα δορυφορικής επικοινωνίας, και άλλων κρίσιμων ηλεκτρονικών εξοπλισμού σε αυτές τις βιομηχανίες.
• Ιατρικός εξοπλισμός:Οι ιατρικές συσκευές όπως οι μηχανές μαγνητικής τομογραφίας, οι συσκευές υπερήχων και άλλες ιατρικές συσκευές υψηλής συχνότητας απαιτούν τη χρήση PCB υψηλής συχνότητας για την ακριβή και ακριβή λειτουργία τους.Αυτά τα PCB εξασφαλίζουν ελάχιστες παρεμβολές και υψηλή ακεραιότητα σήματος, καθιστώντας τα ιδανικά για ιατρικές εφαρμογές.
• Βιομηχανία αυτοκινήτων:Η αυτοκινητοβιομηχανία βασίζεται επίσης σε PCB υψηλής συχνότητας για διάφορα ηλεκτρονικά συστήματα όπως GPS, ραντάρ και συστήματα αποφυγής συγκρούσεων.Αυτά τα PCB αντέχουν σε ακραίες θερμοκρασίες και παρέχουν υψηλής ταχύτητας επεξεργασία σήματος, καθιστώντας τους κατάλληλους για χρήση σε οχήματα.
• Καταναλωτικά Ηλεκτρονικά:Με την αυξανόμενη ζήτηση για ηλεκτρονικές συσκευές υψηλής ταχύτητας και υψηλών επιδόσεων, η χρήση PCB υψηλής συχνότητας έχει καταστεί διαδεδομένη στη βιομηχανία καταναλωτικών ηλεκτρονικών συσκευών.Αυτά τα PCB χρησιμοποιούνται σε smartphones, φορητούς υπολογιστές, tablet και άλλες ηλεκτρονικές συσκευές που απαιτούν επεξεργασία δεδομένων υψηλής ταχύτητας.

Φανταστείτε ένα εργαστήριο υψηλής τεχνολογίας όπου οι μηχανικοί εργάζονται για την ανάπτυξη του τελευταίου τεχνολογικού ιατρικού εξοπλισμού.που είναι υπεύθυνη για την ακριβή και ακριβή επεξεργασία του σήματοςΟι μηχανικοί χρησιμοποιούν εξειδικευμένα υλικά όπως το Rogers/PTFE και ακολουθούν αυστηρές διαδικασίες κατασκευής για να εξασφαλίσουν την ποιότητα και την αξιοπιστία του PCB.Το τελικό PCB ενσωματώνεται στη συνέχεια στον ιατρικό εξοπλισμό, το οποίο υποβάλλεται σε αυστηρές δοκιμές για να εξασφαλίσει την απόδοσή του σε ακραίες συνθήκες.

Σε ένα άλλο σενάριο, μια ομάδα μηχανικών σχεδιάζει ένα νέο σύστημα επικοινωνίας για ένα στρατιωτικό αεροσκάφος.που μπορεί να επιτευχθεί μόνο με τη χρήση PCB υψηλής συχνότηταςΟι μηχανικοί επιλέγουν προσεκτικά το σωστό πάχος πλάκας και την τελική επιφάνεια, όπως το ENIG, για να ανταποκριθούν στις απαιτητικές απαιτήσεις του αεροσκάφους.Το τελικό PCB εγκαταστάθηκε στο αεροσκάφος και είναι έτοιμο για χρήση σε κρίσιμες αποστολές.

Από προηγμένο ιατρικό εξοπλισμό μέχρι την προηγμένη στρατιωτική τεχνολογία, τα PCB υψηλής συχνότητας διαδραματίζουν ζωτικό ρόλο σε διάφορες ηλεκτρονικές συσκευές υψηλής συχνότητας.Η ικανότητά του να αντέχει σε ακραίες θερμοκρασίες, παρέχει επεξεργασία σήματος υψηλής ταχύτητας και διατηρεί την ακεραιότητα του σήματος, καθιστώντας το ένα ουσιαστικό συστατικό στον σημερινό τεχνολογικό κόσμο.

Προσαρμογή:

Το PCB υψηλής συχνότητας είναι ένα υψηλής ποιότητας, υψηλής απόδοσης προϊόν που έχει σχεδιαστεί για εφαρμογές στις βιομηχανίες επικοινωνιών και αυτοκινήτων.Είναι ειδικά σχεδιασμένο για να ανταποκρίνεται στις απαιτήσεις των υψηλής συχνότητας σημάτων και της υψηλής ταχύτητας μετάδοσης δεδομένων, καθιστώντας την ιδανική επιλογή για προηγμένες ηλεκτρονικές συσκευές.

• Σχεδιασμός γραμμής υψηλής συχνότητας: Το PCB μας χρησιμοποιεί σχεδιασμό γραμμής υψηλής συχνότητας, το οποίο εξασφαλίζει εξαιρετική ακεραιότητα σήματος, μειωμένη διασταύρωση και βελτιωμένο έλεγχο παρεμπόδισης.
• Ικανότητες υψηλής συχνότητας RF: Με τις προηγμένες τεχνικές και υλικά κατασκευής μας, το PCB υψηλής συχνότητας μας είναι σε θέση να χειρίζεται σήματα υψηλής συχνότητας RF με ελάχιστη απώλεια και στρέβλωση.
• Υψηλής ταχύτητας απόδοση: Το PCB μας έχει σχεδιαστεί για να υποστηρίζει τη μεταφορά δεδομένων υψηλής ταχύτητας, καθιστώντας το κατάλληλο για εφαρμογές που απαιτούν γρήγορη και αξιόπιστη επικοινωνία.
• Συμμόρφωση με το RoHS: Το PCB υψηλής συχνότητας συμμορφώνεται με τους κανονισμούς RoHS, εξασφαλίζοντας ότι είναι φιλικό προς το περιβάλλον και ασφαλές για χρήση.
• Προσαρμόσιμο πάχος πλάκας: Προσφέρουμε μια σειρά από επιλογές πάχους πλάκας για το PCB υψηλής συχνότητας μας, από 0,2 mm έως 6,35 mm, για να καλύψουμε τις ειδικές ανάγκες του έργου σας.
• Τελεία επιφάνειας ENIG: Το PCB μας είναι φινιρισμένο με Electroless Nickel Immersion Gold (ENIG), το οποίο παρέχει επίπεδη επιφάνεια και εξασφαλίζει εξαιρετικές ηλεκτρικές επιδόσεις.

Το PCB υψηλής συχνότητας είναι κατάλληλο για ένα ευρύ φάσμα εφαρμογών, συμπεριλαμβανομένων:

• Εξοπλισμός επικοινωνιών
• Ηλεκτρονικά οχήματα
• Συστήματα ραντάρ
• Επικοινωνίες μέσω δορυφόρου
• Ασύρματα δίκτυα
• Και πολλά άλλα.

Για να παραγγείλετε το PCB υψηλής συχνότητας, παρακαλούμε να παρέχετε τις ακόλουθες προδιαγραφές:

• Δάχος πλάκας: 1,0 mm
• Επιφάνειας: ENIG
• Επιλογές πάχους πλάκας: 0,2 mm-6.35 mm

Με τις δυνατότητες προσαρμοσμένου πάχους των πλακών και τις δυνατότητες υψηλής συχνότητας, το PCB υψηλής συχνότητας είναι η τέλεια επιλογή για το επόμενο έργο σας.

Συσκευή και αποστολή:

Η συσκευασία και η αποστολή PCB υψηλής συχνότητας

Τα PCB υψηλής συχνότητας είναι ευαίσθητα και απαιτούν ειδική συσκευασία και αποστολή για να διασφαλιστεί ότι φτάνουν στον προορισμό τους σε τέλεια κατάσταση.Εδώ είναι τα βήματα που ακολουθούμε για να συσκευάσουμε και να στείλουμε τα PCB υψηλής συχνότητας.:

1Πρώτα, επιθεωρούμε προσεκτικά κάθε PCB υψηλής συχνότητας για να διασφαλίσουμε ότι δεν υπάρχουν ελαττώματα ή ζημιές.

2Στη συνέχεια, τυλίγουμε το PCB σε αντιστατικό αφρό για να το προστατεύσουμε από την ηλεκτροστατική έκρηξη κατά τη μεταφορά.

3Το τυλιγμένο PCB τοποθετείται στη συνέχεια σε ένα ανθεκτικό χαρτόνια κουτί με επαρκή επένδυση για να αποτρέψει οποιαδήποτε κίνηση κατά τη διάρκεια της αποστολής.

4Εάν είναι απαραίτητο, μπορούν να χρησιμοποιηθούν πρόσθετα μέτρα προστασίας, όπως περιτύλιγμα φυσαλίδων ή συσκευασία φιστίκων, για την περαιτέρω στερέωση του PCB.

5Το κουτί σφραγίζεται και επισημαίνεται με τις απαραίτητες πληροφορίες για την αποστολή.

1Εργαζόμαστε με αξιόπιστους μεταφορείς ναυτιλίας για να εξασφαλίσουμε την ασφαλή και έγκαιρη παράδοση των PCB υψηλής συχνότητας.

2Τα PCB αποστέλλονται χρησιμοποιώντας την κατάλληλη μέθοδο με βάση το μέγεθος και το βάρος του πακέτου, καθώς και τον προορισμό.

3Οι πληροφορίες παρακολούθησης παρέχονται στον πελάτη ώστε να μπορεί να παρακολουθεί την πρόοδο της αποστολής του.

4Κατά την άφιξη, το πακέτο χειρίζεται προσεκτικά για να αποφευχθεί οποιαδήποτε ζημιά κατά την εκφόρτωση.

5Αν υπάρξουν προβλήματα με το PCB κατά την παράδοση, έχουμε μια εξειδικευμένη ομάδα εξυπηρέτησης πελατών έτοιμη να βοηθήσει.

Ακολουθώντας αυτά τα βήματα συσκευασίας και αποστολής, διασφαλίζουμε ότι τα PCB υψηλής συχνότητας φτάνουν στον προορισμό τους σε τέλεια κατάσταση, έτοιμα να χρησιμοποιηθούν στις εφαρμογές υψηλής τεχνολογίας σας.
