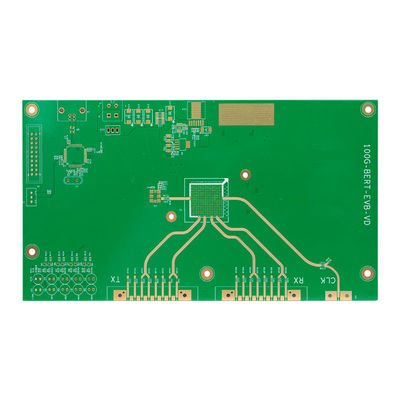

HDI 5G οπτική μονάδα PCB υψηλής συχνότητας Πίνακας κυκλωμάτων RO4350B TU768

Ονομασία μάρκας:	Ben Qiang
Αριθμός μοντέλου:	FR-4/Rogers
MOQ:	1PCS
τιμή:	custom made
Όροι πληρωμής:	Τραπεζική μεταφορά/Alipay/PayPal
Ικανότητα εφοδιασμού:	200,000 τετραγωνικά μέτρα/έτος

Λεπτομέρειες

Τόπος καταγωγής:

Σενζέν, Κίνα

Πιστοποίηση:

ISO/TS16949/RoHS/TS16949

Εφαρμογή:

Πίνακας δοκιμών σήματος 5G

Χαρακτηριστικό:

Υλικό υψηλής συχνότητας+FR4

Υλικό:

RO4350B+TU768

Σχήμα:

Δάχος:

10,6 ± 0,16 mm

Διάμετρος τρύπας v:

Μηχανική τρύπα 0,20mm.8:1

Ελάχιστα πλάτος/διάστημα:

100/100um

Τελεία επιφάνειας:

ΕΝΙΓ ((0,05um)

Εσωτερικό μοντέλο:

Διάταξη 1

Συσκευασία λεπτομέρειες:

Συσκευή υπό κενό με αέρα

Δυνατότητα προσφοράς:

200,000 τετραγωνικά μέτρα/έτος

Επισημαίνω:

Περιγραφή του προϊόντος

HDI με 1+N+1 υψηλής συχνότητας

Σχέδιο	Ικανότητα επεξεργασίας PCB
Αριθμός στρωμάτων	1-40 στρώσεις
Ελάχιστο πλάτος εξωτερικής γραμμής/ενδιάμεσος χώρος	3/3mil
Εξωτερικό πάχος χαλκού	280um ((8OZ)
Εσωτερικό πάχος χαλκού	210um ((6OZ)
Ανεκτικότητα πάχους PCB	πάχος πλάκας≤1,0 mm· ±0,1 mm+,/-0,05 mm κάτω από 4 στρώματα πάχος πλάκας >1,0 mm· ±10%
Ελάχιστη PTH	Μηχανική τρύπα 4mil, λέιζερ 3mil
Υλικό	FR-4, υψηλή Tg, χωρίς αλογένια, PTFE, Rogers, Polyimide
ΔΕΑΑ	Επίπεδα 2-7
Ειδική διαδικασία	Κρυμμένοι τυφλοί σωλήνες, τυφλές τρύπες, συνδυασμός άκαμπτης-πλέξης, μικτή πίεση, ανάδρομη γεώτρηση, θαμμένη αντίσταση, θαμμένη χωρητικότητα, στάδια άλεσης, αντίσταση πολλαπλών συνδυασμών
