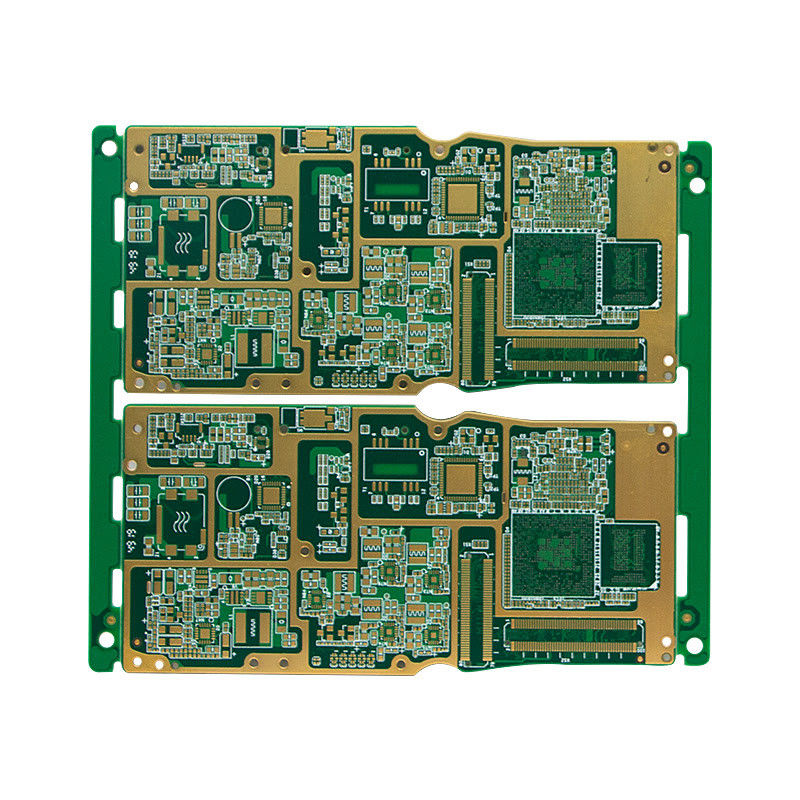

14L Hdi PCB συναρμολόγηση 3+N+3 Shengyi S1000-2M για επικοινωνία

Ονομασία μάρκας:	Ben Qiang
Αριθμός μοντέλου:	FR-4/Rogers
MOQ:	1PCS
τιμή:	custom made
Όροι πληρωμής:	Τραπεζική μεταφορά/Alipay/PayPal
Ικανότητα εφοδιασμού:	200,000 τετραγωνικά μέτρα/έτος

Λεπτομέρειες

Τόπος καταγωγής:

Σενζέν, Κίνα

Πιστοποίηση:

ISO/TS16949/RoHS/TS16949

Εφαρμογή:

Επικοινωνία

Χαρακτηριστικό:

3 λέιζερ, 4 στρώσεις, 3+N+3

Υλικό:

Shengyi S1000-2M

Σχήμα:

14L

Δάχος:

1.2±0,1 mm

Διάμετρος τρύπας v:

Διάνοιγμα λέιζερ: 0,1 mm.

Ελάχιστα πλάτος/διάστημα:

65/65um

Τελεία επιφάνειας:

ENIG++OSP

Εσωτερικό μοντέλο:

C630002I12

Συσκευασία λεπτομέρειες:

Συσκευή υπό κενό με αέρα

Δυνατότητα προσφοράς:

200,000 τετραγωνικά μέτρα/έτος

Επισημαίνω:

Περιγραφή του προϊόντος

HDI με 3+N+3

Σχέδιο	Ικανότητα επεξεργασίας PCB
Αριθμός στρωμάτων	1-40 στρώσεις
Ελάχιστο πλάτος εξωτερικής γραμμής/ενδιάμεσος χώρος	3/3mil
Εξωτερικό πάχος χαλκού	280um ((8OZ)
Εσωτερικό πάχος χαλκού	210um ((6OZ)
Ανεκτικότητα πάχους PCB	πάχος πλάκας≤1,0 mm· ±0,1 mm+,/-0,05 mm κάτω από 4 στρώματα πάχος πλάκας >1,0 mm· ±10%
Ελάχιστη PTH	Μηχανική τρύπα 4mil, λέιζερ 3mil
Υλικό	FR-4, υψηλή Tg, χωρίς αλογένια, PTFE, Rogers, Polyimide
ΔΕΑΑ	Επίπεδα 2-7
Ειδική διαδικασία	Κρυμμένοι τυφλοί σωλήνες, τυφλές τρύπες, συνδυασμός άκαμπτης-πλέξης, μικτή πίεση, ανάδρομη γεώτρηση, θαμμένη αντίσταση, θαμμένη χωρητικότητα, στάδια άλεσης, αντίσταση πολλαπλών συνδυασμών
