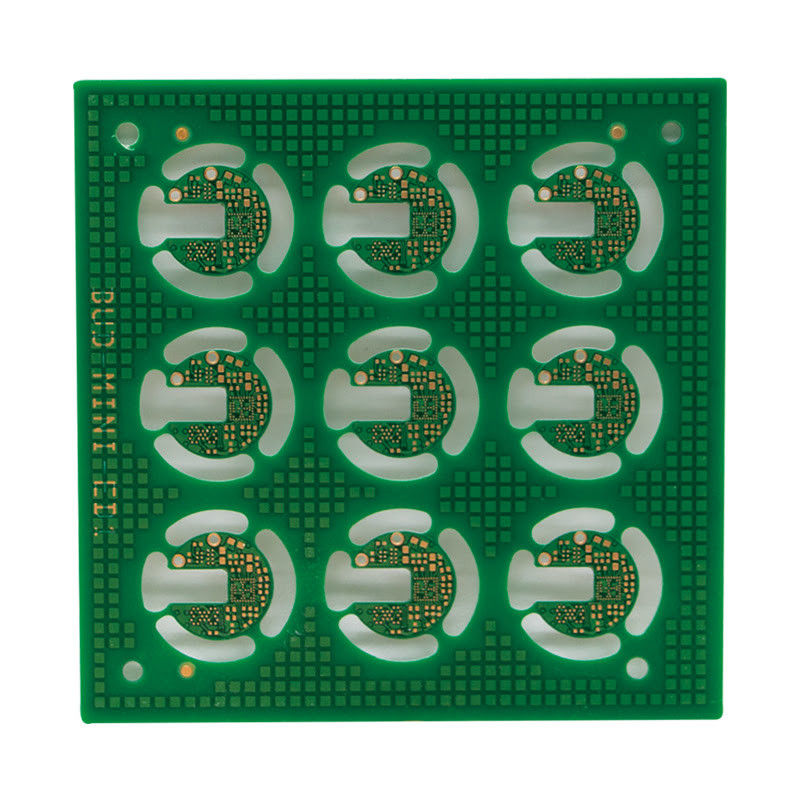

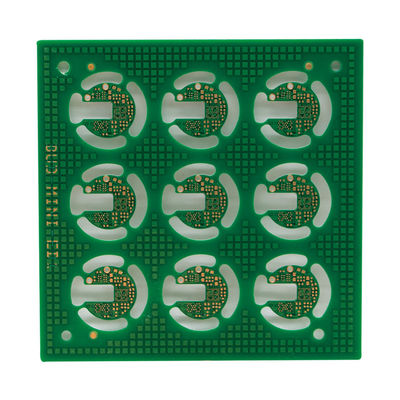

1+N+1 HDI Πίνακες εκτυπωμένων κυκλωμάτων 210um Εσωτερικό πάχος χαλκού

Ονομασία μάρκας:	Ben Qiang
Αριθμός μοντέλου:	FR-4/Rogers
MOQ:	1PCS
τιμή:	custom made
Όροι πληρωμής:	Τραπεζική μεταφορά/Alipay/PayPal
Ικανότητα εφοδιασμού:	200,000 τετραγωνικά μέτρα/έτος

Λεπτομέρειες

Τόπος καταγωγής:

Σενζέν, Κίνα

Πιστοποίηση:

ISO/TS16949/RoHS/TS16949

Εφαρμογή:

Κεφαλάκι Bluetooth

χαρακτηριστικό:

1 λέιζερ, 2 στρώσεις, 1+N+1

Υλικό:

S1000-2M

Σχήμα:

Δάχος:

10,8 ± 0,18 mm

Διάμετρος τρύπας v:

Λάιζερ τρύπα:0.1mm Μηχανική τρύπα 0.15mm. Σχέδιο όψεως:4:1

Ελάχιστα πλάτος/διάστημα:

0.127mm ((BGA)

Τελεία επιφάνειας:

Χρυσός βύθισης: 0,05um

Εσωτερικό μοντέλο:

C449027C06

Συσκευασία λεπτομέρειες:

Συσκευή υπό κενό με αέρα

Δυνατότητα προσφοράς:

200,000 τετραγωνικά μέτρα/έτος

Επισημαίνω:

Περιγραφή του προϊόντος

HDI με 1+N+1

Σχέδιο	Ικανότητα επεξεργασίας PCB
Αριθμός στρωμάτων	1-40 στρώσεις
Ελάχιστο πλάτος εξωτερικής γραμμής/ενδιάμεσος χώρος	3/3mil
Εξωτερικό πάχος χαλκού	280um ((8OZ)
Εσωτερικό πάχος χαλκού	210um ((6OZ)
Ανεκτικότητα πάχους PCB	πάχος πλάκας≤1,0 mm· ±0,1 mm+,/-0,05 mm κάτω από 4 στρώματα πάχος πλάκας >1,0 mm· ±10%
Ελάχιστη PTH	Μηχανική τρύπα 4mil, λέιζερ 3mil
Υλικό	FR-4, υψηλή Tg, χωρίς αλογένια, PTFE, Rogers, Polyimide
ΔΕΑΑ	Επίπεδα 2-7
Ειδική διαδικασία	Κρυμμένοι τυφλοί σωλήνες, τυφλές τρύπες, συνδυασμός άκαμπτης-πλέξης, μικτή πίεση, ανάδρομη γεώτρηση, θαμμένη αντίσταση, θαμμένη χωρητικότητα, στάδια άλεσης, αντίσταση πολλαπλών συνδυασμών
